Spojka MIC-T

#304807

Configurator
Technické údaje
Dokumenty
Vlastnosti a použitia
Súvisiace produkty
LCG002356_HDG_v1 (203006)
IS_HNA_316_o.eps
LCG001010.tiff
28657.eps
IS_HNA_316.eps

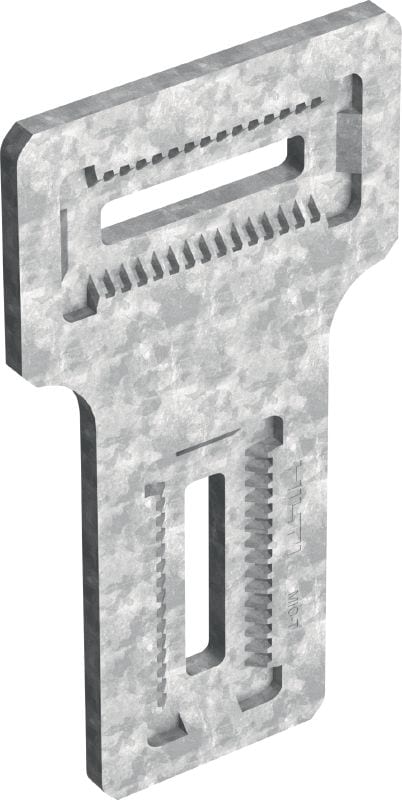

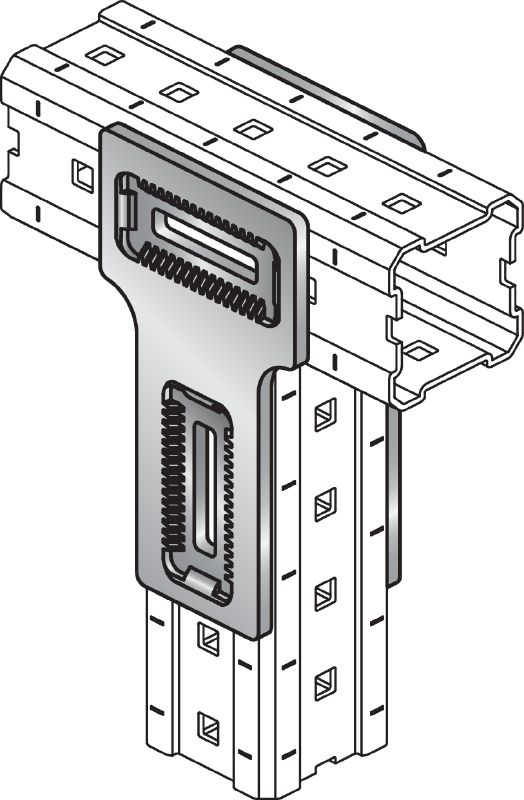

Žiarovo zinkovaná (HDG) spojka na upevnenie nosníkov MI kolmo jeden voči druhému

  • Hmotnosť: 2.2 kg
  • Zloženie materiálu: Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; ozubená doska: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
  • Povrchová úprava: Spojka: žiarovo zinkovaná, 55 µm - DIN EN ISO 1461; ozubená doska, skrutka, matica 45 µm - DIN EN ISO 1461

Vyberte možnosti

Typ modulárneho nosníka
  • 90, 120
Veľkosť balenia
  • 2 ks
 Varianty produktu
Množstvo
Balení
Celkovo ks
2
Nevidíte ceny vašej spoločnosti

Prihláste sa alebo sa zaregistrujte pre zobrazenie cien vašej spoločnosti.

Cena po zľave bez DPH
136,66 EUR
68,33 EUR / 1 Kus

Technické údaje

Details
Technical illustrations
Hmotnosť
2.2 kg
Zloženie materiálu
Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; ozubená doska: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
Povrchová úprava
Spojka: žiarovo zinkovaná, 55 µm - DIN EN ISO 1461; ozubená doska, skrutka, matica 45 µm - DIN EN ISO 1461
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Uťahovací moment
84 Nm
Veľkosť kľúča
19 mm

Dokumenty

Protokol o skúške
Dokumentácia
Vyhlásenie o parametroch
Návod na použitie
pdf Vyrovnanie potenciálov, MI systém, nemčina, angličtina [ 7.4 MB ]

Vlastnosti a použitia

Vlastnosti

  • Spoľahlivé spojenie pre optimálny prenos záťaže a momentov
  • Spojky sú dodávané so samosvornými maticami na ochranu pred vibráciami
  • Tuhé predĺženie pre spojenie nosníkov MI
  • Navrhnuté pre rýchlu montáž jednou osobou
  • Bez zvárania – na rýchlejšiu a efektívnejšiu montáž

Použitia

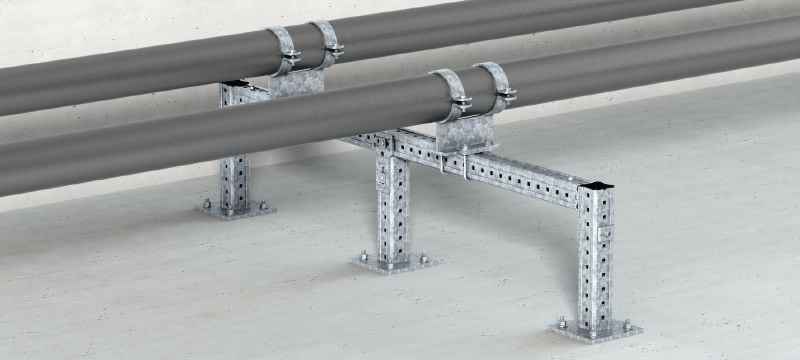

  • Súčasť modulárneho štvordielneho systému pre uloženie káblových lávok, potrubí a rôznych pomocných oceľových konštrukcií
  • Zabezpečuje regulovateľné, flexibilné riešenie s jednoduchou montážou pre priemysel a ťažké obchodné aplikácie, eliminuje potrebu zvárania
  • Spojenia podstavcov
