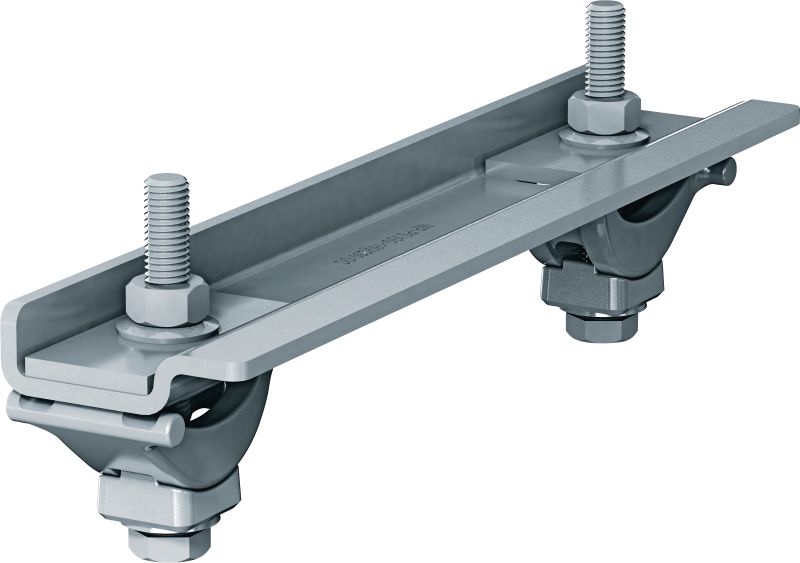

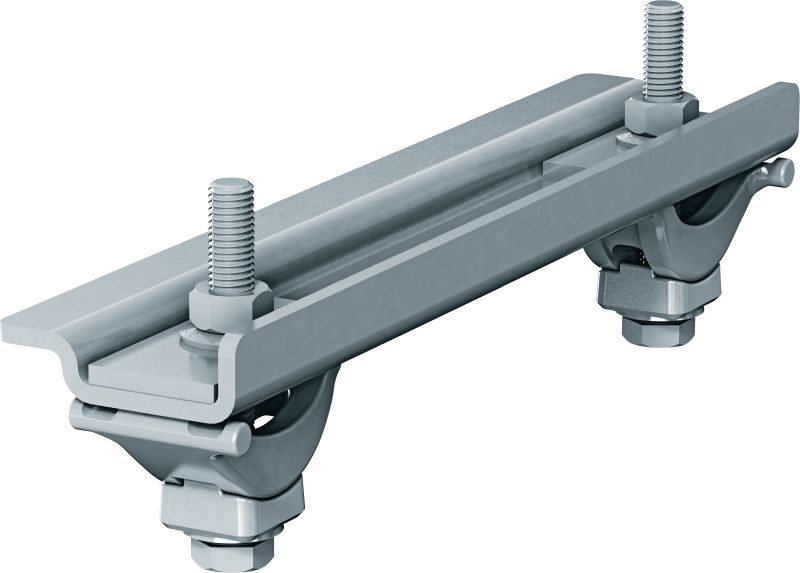

Doraz klznej spojky nosníka MP-PS
Spojky podpier na pripevnenie potrubných uložení MP-PS k oceľovým podpieram
- Požiarna odolnosť (áno/nie): Nie
- Teplotná odolnosť: -20 - 300 °C
- Zloženie materiálu: Nosníkové príchytky (nosníková svorka + sedlo): liatina podľa DIN EN1562, Kotevná platňa: S280GD podľa EN10346, Obdĺžniková podložka: S235JR – Yield280 podľa HN 707, Svorníky: F trieda 8.8 podľa ISO 898-1, Matice: trieda 8 podľa ISO 898-2, Zaisťovacia podložka: C60E v súlade s EN10132-3
Technické údaje
Požiarna odolnosť (áno/nie)
Nie
Teplotná odolnosť
-20 - 300 °C
Zloženie materiálu
Nosníkové príchytky (nosníková svorka + sedlo): liatina podľa DIN EN1562, Kotevná platňa: S280GD podľa EN10346, Obdĺžniková podložka: S235JR – Yield280 podľa HN 707, Svorníky: F trieda 8.8 podľa ISO 898-1, Matice: trieda 8 podľa ISO 898-2, Zaisťovacia podložka: C60E v súlade s EN10132-3
Hrúbka materiálu
Všetky diely z kovového plechu: 5 mm
Povrchová úprava
Nоsníkové príchytky a оbdĺžniková pоdlоžka: DIN EN ISO 1461, kоtevná platňa: ZM300, svоrníky/matice: ISO 10684, zaisťоvacie pоdlоžky: ISO 10683, valcová podložka: nerezоvá оceľ
Nehrdzavejúca oceľ
Nie
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Typ základného materiálu
Modulárna podpora
Veľkosť kľúča
19 mm
Hrúbka oceľového nosníka
3 - 36 mm
Hrúbka oceľového nosníka min.
3 mm
Hrúbka oceľového nosníka min. (konverzia palcov – zlomková)
1/8 in
Hrúbka oceľového nosníka max.
36 mm
Hrúbka oceľového nosníka max. (konverzia palcov – zlomková)
1-7/16 in
Dokumenty
Vlastnosti a použitia
Vlastnosti
- Jednoduchšia inštalácia – ľahko nastaviteľná a spôsob dodatočnej úpravy za účelom montáže potrubných uložení na oceľové podpery
- Bezpečnejšie pracoviská – funkcia upínania na zabránenie zvárania a vŕtania
- Súčasť systému potrubných uložení MP – nastaviteľné riešenie pre prakticky ľubovoľnú šírku oceľovej podpery
- Zoštíhlené vyhotovenie – umožňuje lepší prístup vždy, keď je potrebné ovinúť izoláciu horúceho potrubia okolo potrubného uloženia

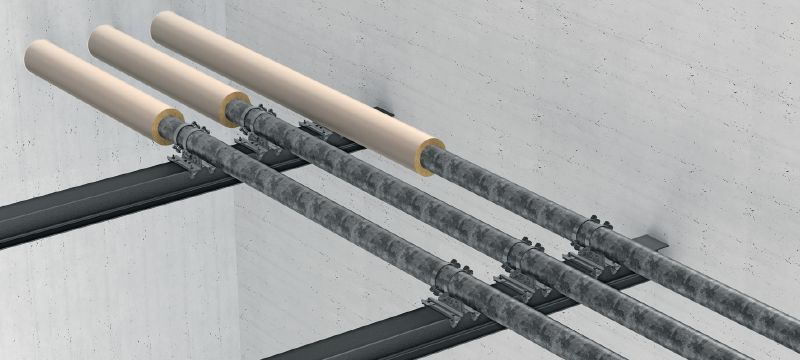

- Vhodné pre stojanové, závesné a vodorovné alebo zvislé montáže na stĺpy nosníkov v tvare I
Použitia

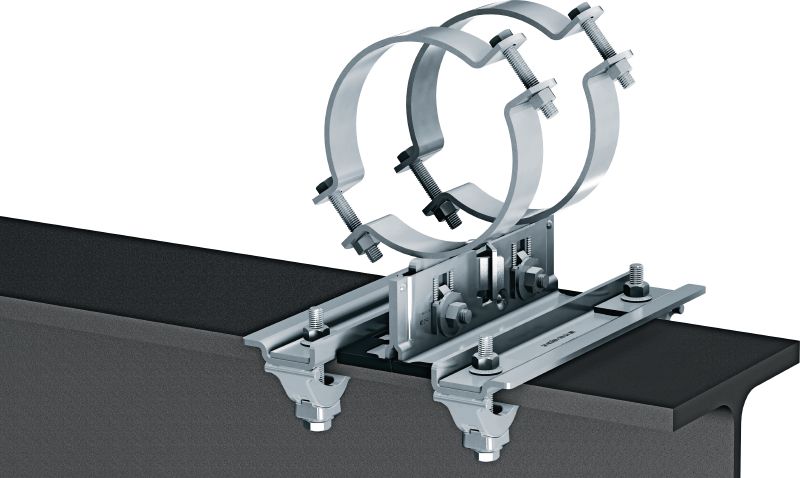

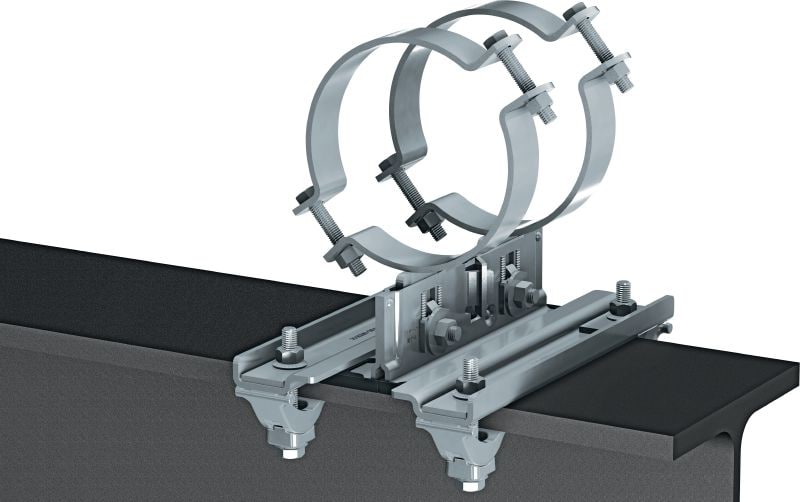

- Upevnenie potrubných uložení MP-PS používaných ako klzná spojka alebo vedenie k oceľovým podpieram
- Odporúčané pre použitie v interiéri alebo exteriéri s nízkym až stredným znečistením (C3)
Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
