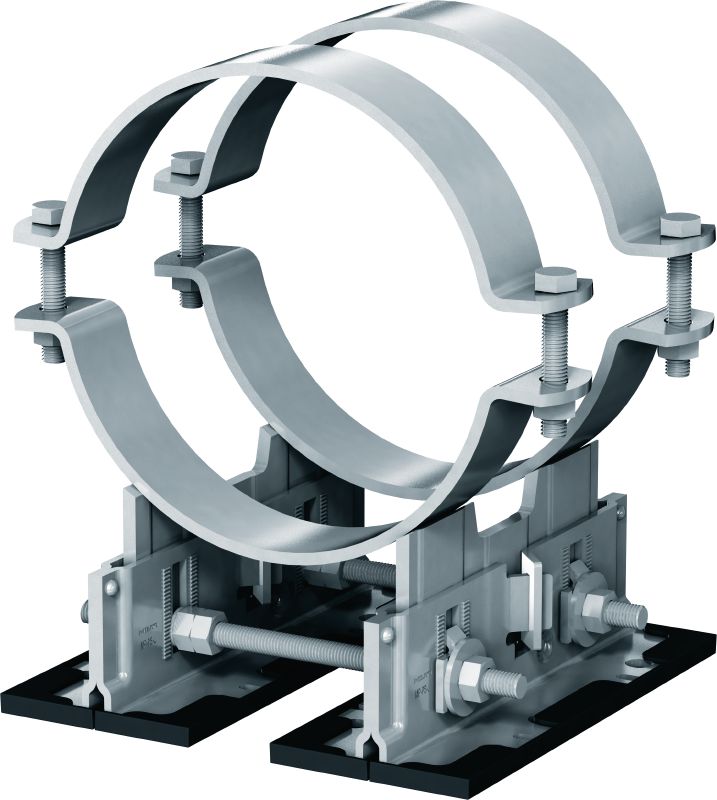

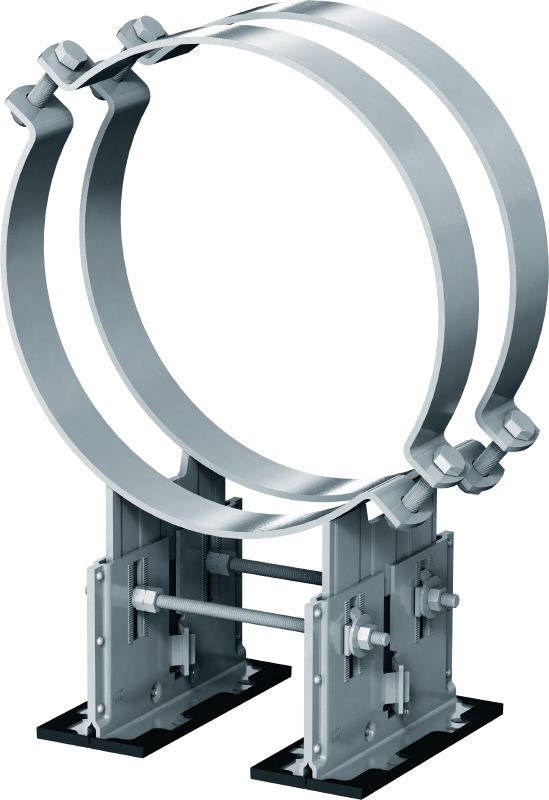

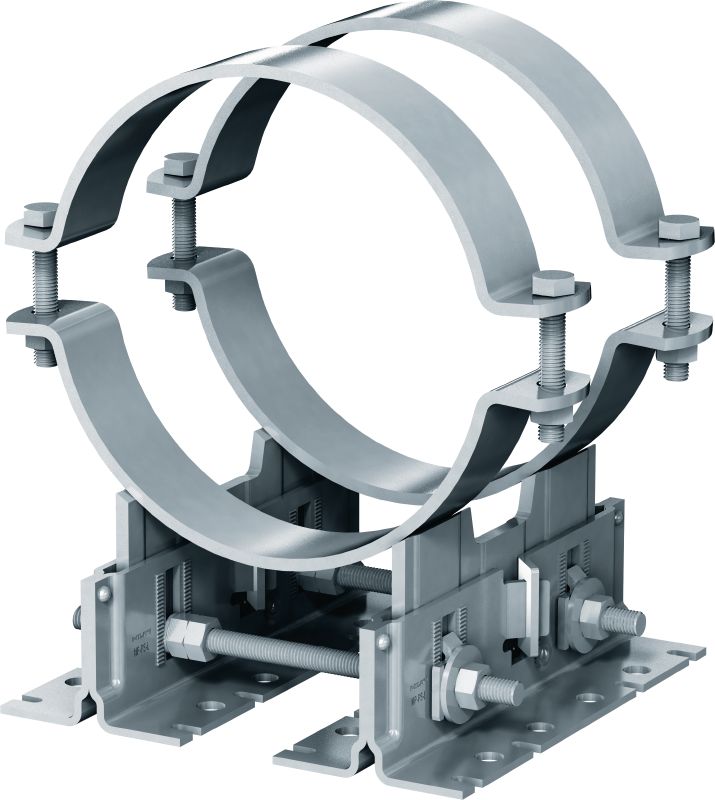

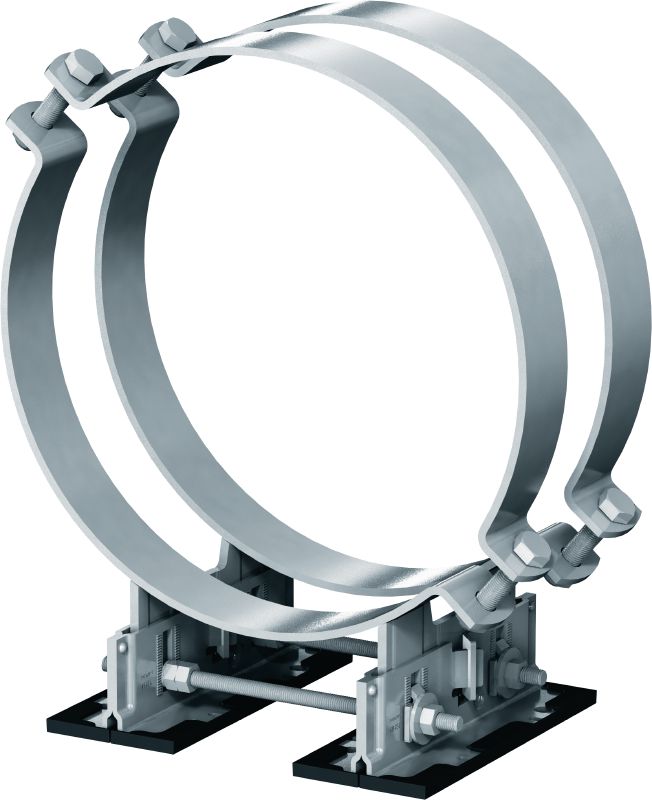

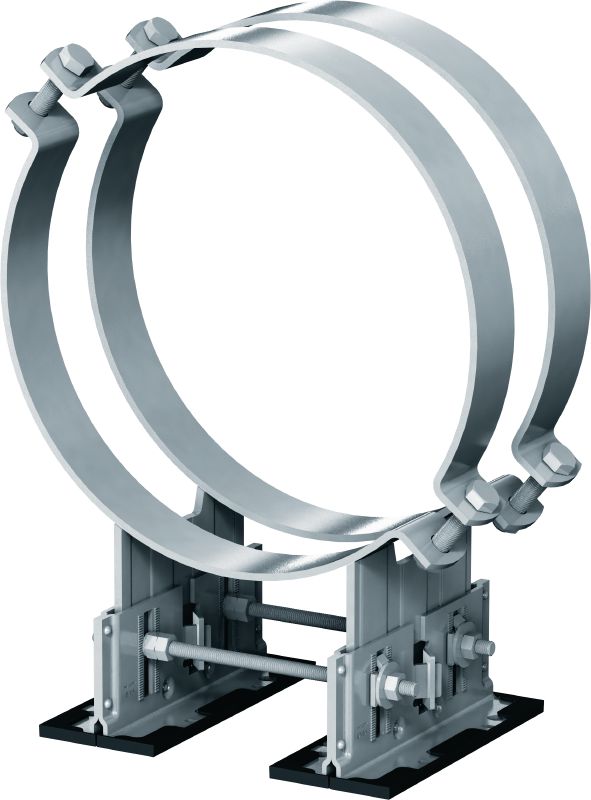

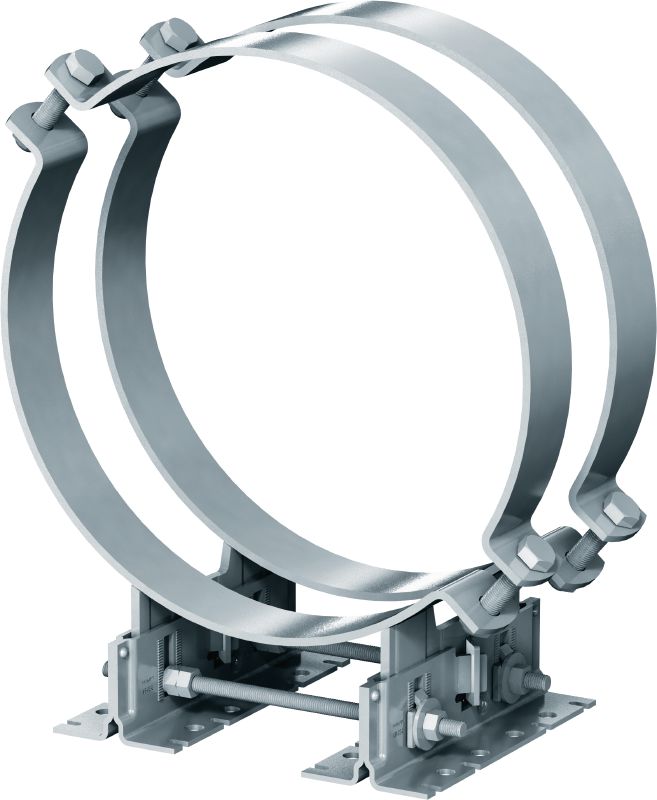

Vonkajšie potrubné uloženie s povrchovou úpravou (OC) s možnosťou nastavenia výšky a sklonu pre ťažké priemyselné aplikácie s vonkajším priemerom potrubia 217 - 610 mm (8" až 24")

  • Požiarna odolnosť (áno/nie): Nie
  • Teplotná odolnosť: -20 - 300 °C
  • Zloženie materiálu: Pätná doska: S280GD / Modif POSMAC-C, Upevňovacie diely: S235JR – DIN EN 10025, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8

Technické údaje

Požiarna odolnosť (áno/nie)
Nie
Teplotná odolnosť
-20 - 300 °C
Zloženie materiálu
Pätná doska: S280GD / Modif POSMAC-C, Upevňovacie diely: S235JR – DIN EN 10025, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8
Hrúbka materiálu
pätná doska: 4 mm, Stredná doska: 7 mm, Klzná doska: 3 mm, Zúbkovaná podložka: 4 mm
Povrchová úprava
S ochrannou vrstvou do exteriéru – HDG
Žiarovo zinkovaný
Áno
Nehrdzavejúca oceľ
Nie
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Typ základného materiálu
Betón, Oceľ, Modulárna podpora
Veľkosť kľúča
19 mm
Uťahovací moment pre nastavenie výšky
50 Nm
Dĺžka
256 mm
Ďalšie informácie o výrobku
Koeficient trenia - klzná doska (PA66-GF30) na zinkovo-magnéziovom povrchu: 0,146, Koeficient trenia - klzná doska (PA66-GF30) na žiarovo zinkovanom povrchu: 0,129, PA66-GF30 vs Zn: 0,177

Dokumenty

Vlastnosti a použitia

Vlastnosti

  • Univerzálnosť "jedno pre všetko" – používa rovnaký systém potrubného uloženia pre fixné, klzné, vedené alebo voľne umiestnené podpery na modulárne nosníky Hilti, oceľové nosníky a betón
  • Rozsiahla softvérová podpora – zjednodušte výpočet pomocou nástrojov PROFIS, Hilti FixPoint Calculator, knižníc BIM/CAD a rôznych plug-inov
  • K dispozícii sú záťažové údaje a dokumentácia – návrh podľa EN13480-3, Eurocode 3 a MSS-SP58 pre komponenty potrubných podpier
  • Rýchla montáž na mieste – jednoduché nastavenie výšky a sklonu po upevnení potrubného uloženia na mieste
  • Širší rozsah upínania – vhodné pre rôzne potrubia s dodatočnými izolačnými profilmi alebo bez nich

Použitia

  • Upevnenie potrubí na oceľové nosníky, betón alebo modulárne podporné nosníky Hilti
  • Montáž potrubí v pobrežnom priemysle, výrobe energie, farmaceutickom priemysle, elektronike alebo vo výrobných zariadeniach automobilového priemyslu
  • Vhodné pre aplikačné teploty do 300 °C a izoláciu hrúbky do 220 mm
  • Odporúčané pre použitie v interiéri alebo exteriéri s nízkym až stredným znečistením (C3)

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
