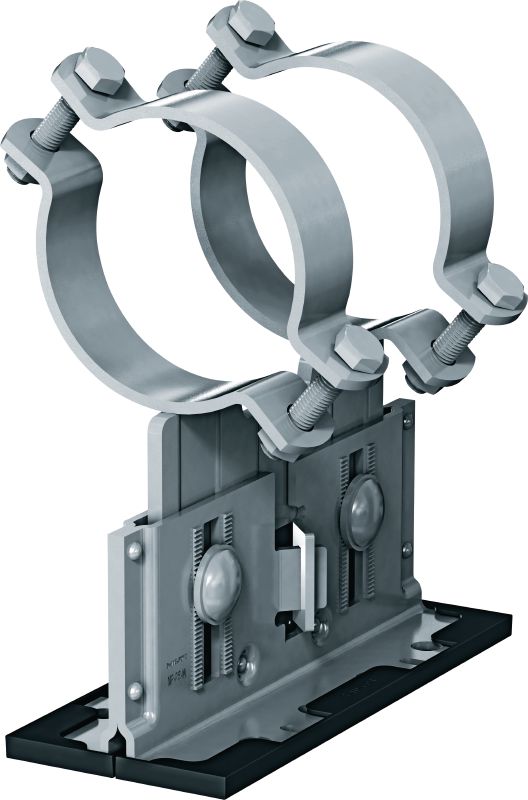

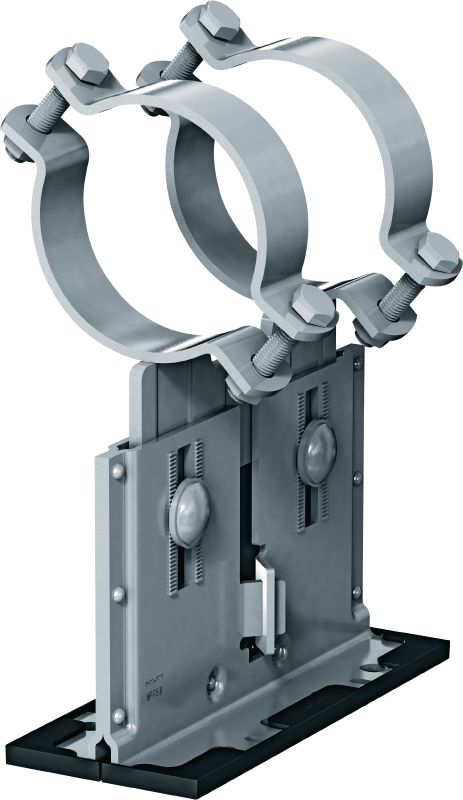

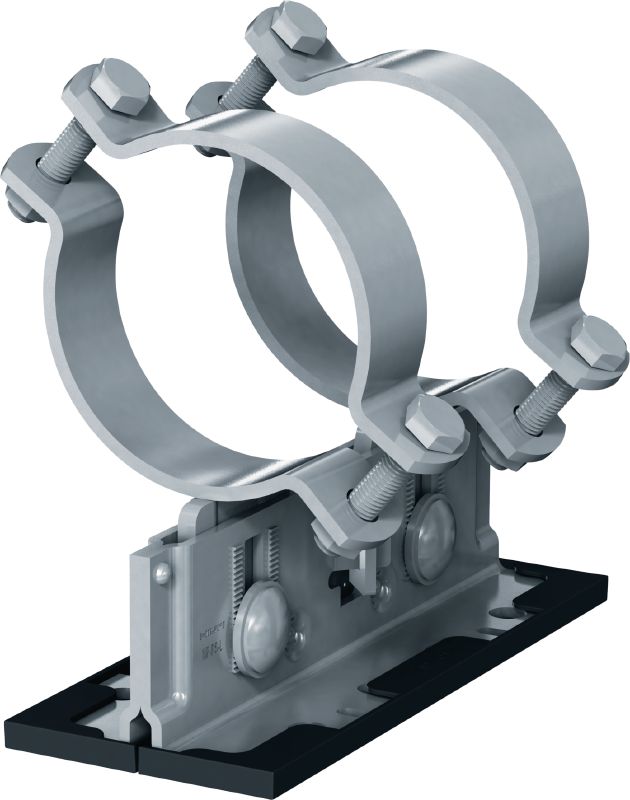

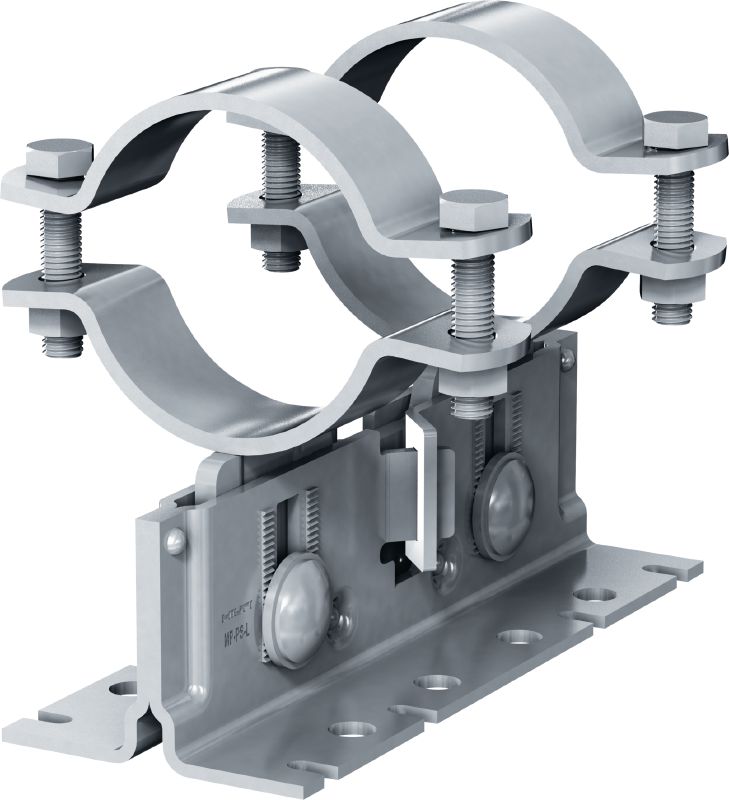

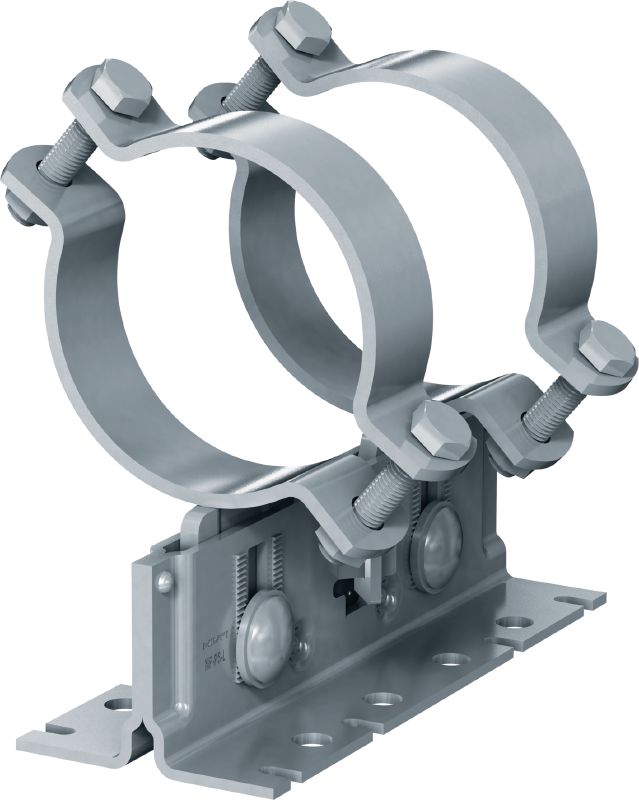

Vonkajšia potrubné uloženie s povrchovou úpravou (OC) s možnosťou nastavenia výšky a sklonu pre ťažké priemyselné aplikácie s vonkajším priemerom potrubia 21-328 mm (1/2" až 12")

  • Požiarna odolnosť (áno/nie): Nie
  • Teplotná odolnosť: -20 - 300 °C
  • Zloženie materiálu: Pätná doska: S280GD / Modif POSMAC-C, Upevňovacie diely: S235JR – DIN EN 10025, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8

Vyberte možnosti

Rozsah upínania – D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
  • 192 - 202 mm
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
Výška nad zemou do základne potrubia
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Menovitá veľkosť potrubia (imperiálne jednotky)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
  • 7 in
  • 8 in
  • 10 in
  • 12 in
Menovitá veľkosť potrubia
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Veľkosť balenia
  • 2 ks
  • 4 ks
Varianty produktu
Množstvo
Balení
Celkovo ks
1
Nevidíte ceny vašej spoločnosti

Prihláste sa alebo sa zaregistrujte pre zobrazenie cien vašej spoločnosti.

Cena po zľave bez DPH

Od 176,11 EUR

Technické údaje

Požiarna odolnosť (áno/nie)
Nie
Teplotná odolnosť
-20 - 300 °C
Zloženie materiálu
Pätná doska: S280GD / Modif POSMAC-C, Upevňovacie diely: S235JR – DIN EN 10025, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8
Hrúbka materiálu
pätná doska: 4 mm, Stredná doska: 7 mm, Klzná doska: 3 mm, Zúbkovaná podložka: 4 mm
Povrchová úprava
S ochrannou vrstvou do exteriéru – HDG
Žiarovo zinkovaný
Áno
Nehrdzavejúca oceľ
Nie
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Typ základného materiálu
Betón, Oceľ, Modulárna podpora
Veľkosť kľúča
19 mm
Uťahovací moment pre nastavenie výšky
50 Nm
Dĺžka
256 mm
Ďalšie informácie o výrobku
Koeficient trenia - klzná doska (PA66-GF30) na zinkovo-magnéziovom povrchu: 0,146, Koeficient trenia - klzná doska (PA66-GF30) na žiarovo zinkovanom povrchu: 0,129, PA66-GF30 vs Zn: 0,177

Dokumenty

Vlastnosti a použitia

Vlastnosti

  • Univerzálnosť "jedno pre všetko" – používa rovnaký systém potrubného uloženia pre fixné, klzné, vedené alebo voľne umiestnené podpery na modulárne nosníky Hilti, oceľové nosníky a betón
  • Rozsiahla softvérová podpora – zjednodušte výpočet pomocou nástrojov PROFIS, Hilti FixPoint Calculator, knižníc BIM/CAD a rôznych plug-inov
  • K dispozícii sú záťažové údaje a dokumentácia – návrh podľa EN13480-3, Eurocode 3 a MSS-SP58 pre komponenty potrubných podpier
  • Rýchla montáž na mieste – jednoduché nastavenie výšky a sklonu po upevnení potrubného uloženia na mieste
  • Širší rozsah upínania – vhodné pre rôzne potrubia s dodatočnými izolačnými profilmi alebo bez nich

Použitia

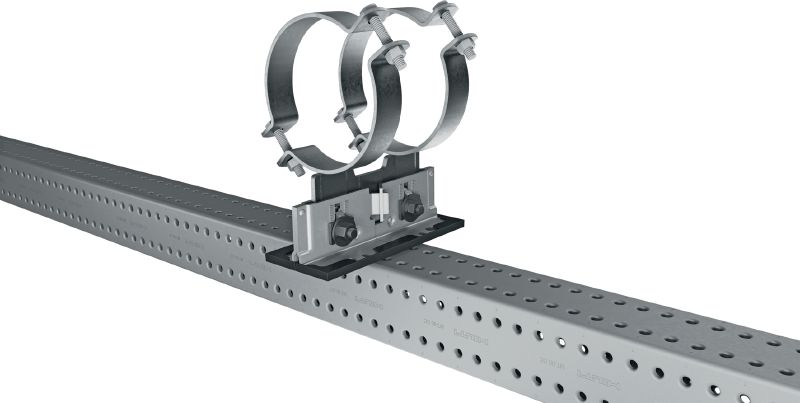

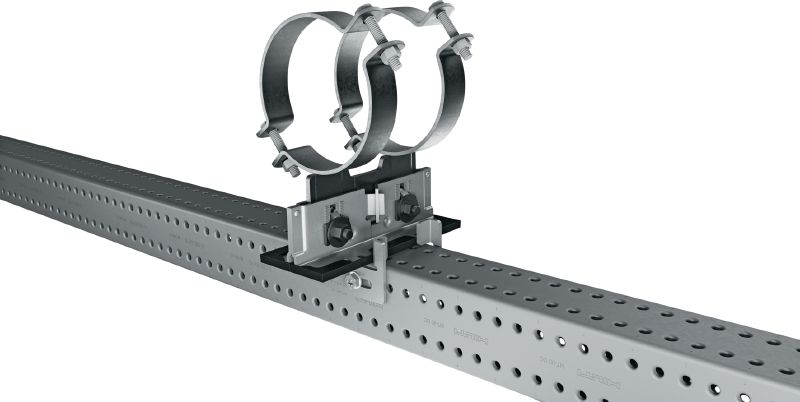

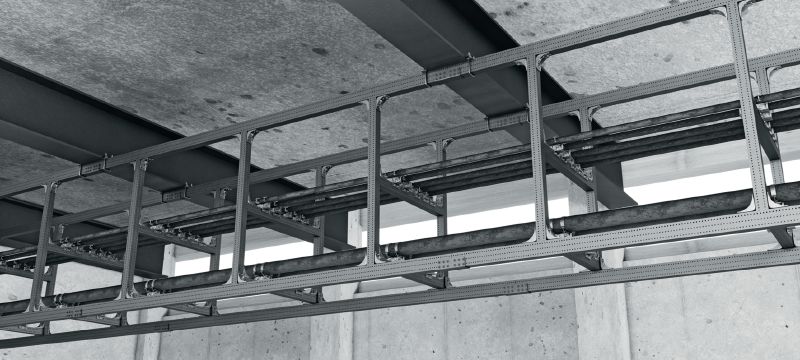

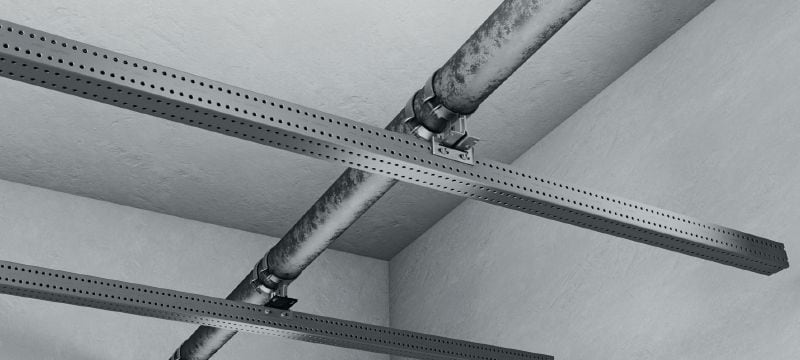

  • Upevnenie potrubí na oceľové nosníky, betón alebo modulárne podporné nosníky Hilti
  • Montáž potrubí v pobrežnom priemysle, výrobe energie, farmaceutickom priemysle, elektronike alebo vo výrobných zariadeniach automobilového priemyslu
  • Vhodné pre aplikačné teploty do 300 °C a izoláciu hrúbky do 220 mm
  • Odporúčané pre použitie v interiéri alebo exteriéri s nízkym až stredným znečistením (C3)

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
