MP-PS Spojka fixpoint nosníka

Configurator
Technické údaje
Dokumenty
Vlastnosti a použitia
Súvisiace produkty
LCG003737_v2 (2299354)
LCG003737_v3 (2299368)
LCG003768_v1_s (2299802)
LCG003757_v4_s (2299616)
LCG003765_v1_s (2299778)
LCG003758_v10_cropped (2299651)
06_IS_MP-PS IFG_0001 (2299273)
07_IS_MP-PS IFG_Beam_0001 (2299279)

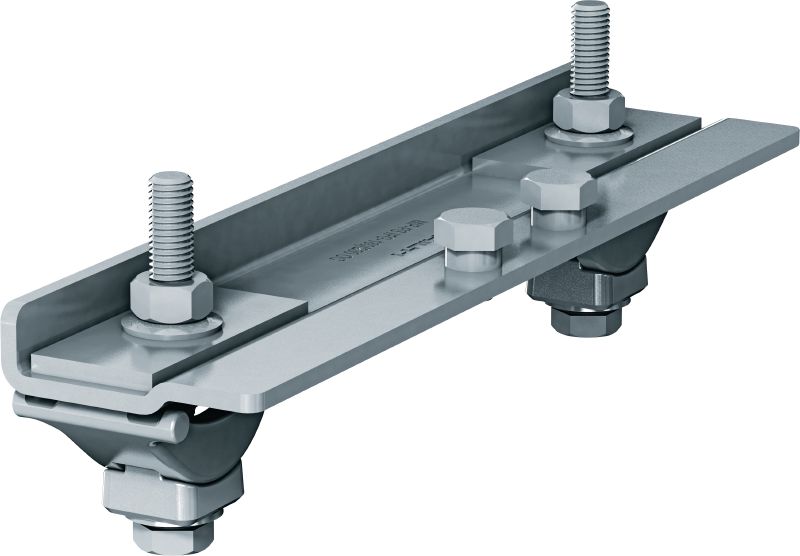

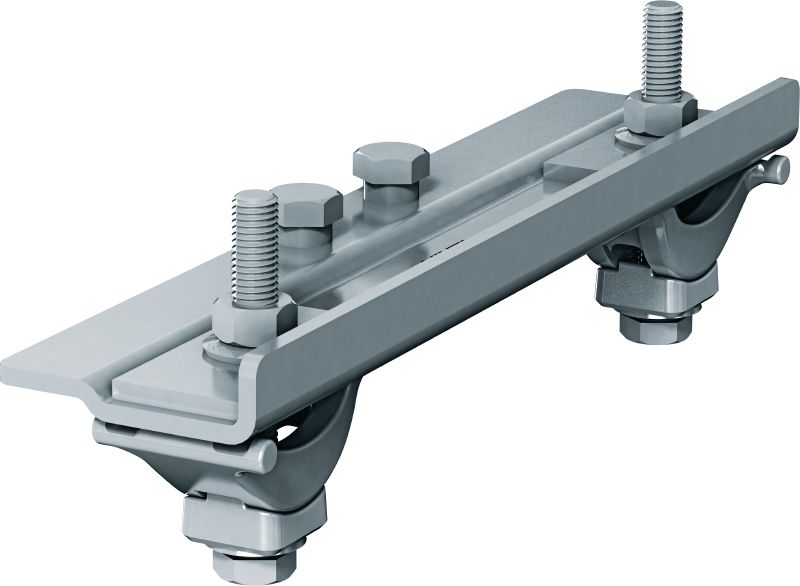

Spojky podpier na pripevnenie potrubných uložení MP-PS k oceľovým podpieram

  • Požiarna odolnosť (áno/nie): Nie
  • Teplotná odolnosť: -20 - 300 °C
  • Zloženie materiálu: Nosníkové príchytky (nosníková svorka + sedlo): liatina podľa DIN EN1562, Kotevná platňa: S280GD podľa EN10346, Obdĺžniková podložka: S235JR – Yield280 podľa HN 707, Svorníky: F trieda 8.8 podľa ISO 898-1, Matice: trieda 8 podľa ISO 898-2, Zaisťovacia podložka: C60E v súlade s EN10132-3, Valcové podložky: nerezová oceľ X5CrNi18-10 podľa EN10088-3

Vyberte možnosti

Veľkosť balenia
  • 4 ks
 Varianty produktu
Množstvo
Balení
Celkovo ks
1
Nevidíte ceny vašej spoločnosti

Prihláste sa alebo sa zaregistrujte pre zobrazenie cien vašej spoločnosti.

Cena po zľave bez DPH
Od 306,04 EUR

Technické údaje

Details
Technical illustrations
Požiarna odolnosť (áno/nie)
Nie
Teplotná odolnosť
-20 - 300 °C
Zloženie materiálu
Nosníkové príchytky (nosníková svorka + sedlo): liatina podľa DIN EN1562, Kotevná platňa: S280GD podľa EN10346, Obdĺžniková podložka: S235JR – Yield280 podľa HN 707, Svorníky: F trieda 8.8 podľa ISO 898-1, Matice: trieda 8 podľa ISO 898-2, Zaisťovacia podložka: C60E v súlade s EN10132-3, Valcové podložky: nerezová oceľ X5CrNi18-10 podľa EN10088-3
Hrúbka materiálu
Všetky diely z kovového plechu: 5 mm
Povrchová úprava
Nоsníkové príchytky a оbdĺžniková pоdlоžka: DIN EN ISO 1461, kоtevná platňa: ZM300, svоrníky/matice: ISO 10684, zaisťоvacie pоdlоžky: ISO 10683, valcová podložka: nerezоvá оceľ
Žiarovo zinkovaný
Áno
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Typ základného materiálu
Modulárna podpora
Veľkosť kľúča
19 mm
Hrúbka oceľového nosníka
3 - 36 mm
Hrúbka oceľového nosníka min.
3 mm
Hrúbka oceľového nosníka min. (konverzia palcov – zlomková)
1/8 in
Hrúbka oceľového nosníka max.
36 mm
Hrúbka oceľového nosníka max. (konverzia palcov – zlomková)
1-7/16 in

Dokumenty

Dokumentácia
Dokumentácia o udržateľnosti
Návod na obsluhu
pdf Príručka o korózii, angličtina [ 9.6 MB ]
pdf Vyhlásenie o parametroch - Montážné systémy SK, slovenčina [ 140.6 KB ]

Vlastnosti a použitia

Vlastnosti

  • Jednoduchšia inštalácia – ľahko nastaviteľná a spôsob dodatočnej úpravy za účelom montáže potrubných uložení na oceľové podpery
  • Bezpečnejšie pracoviská – funkcia upínania na zabránenie zvárania a vŕtania
  • Súčasť systému potrubných uložení MP – nastaviteľné riešenie pre prakticky ľubovoľnú šírku oceľovej podpery
  • Zoštíhlené vyhotovenie – umožňuje lepší prístup vždy, keď je potrebné ovinúť izoláciu horúceho potrubia okolo potrubného uloženia
  • Vhodné pre stojanové, závesné a vodorovné alebo zvislé montáže na stĺpy nosníkov v tvare I

Použitia

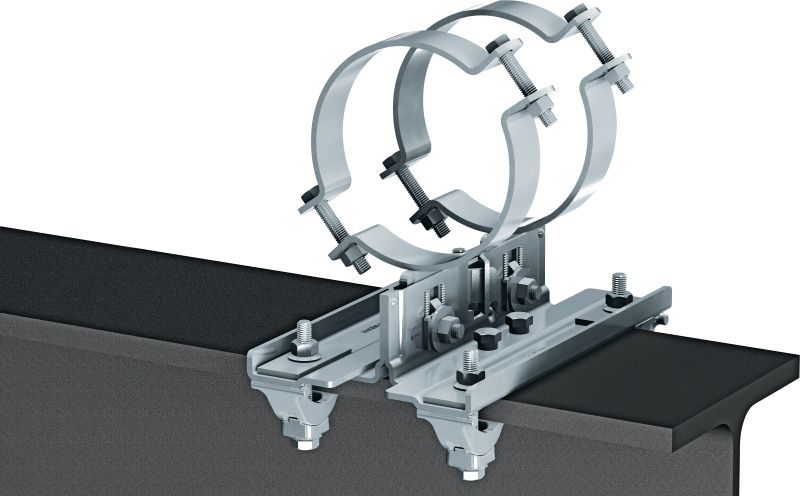

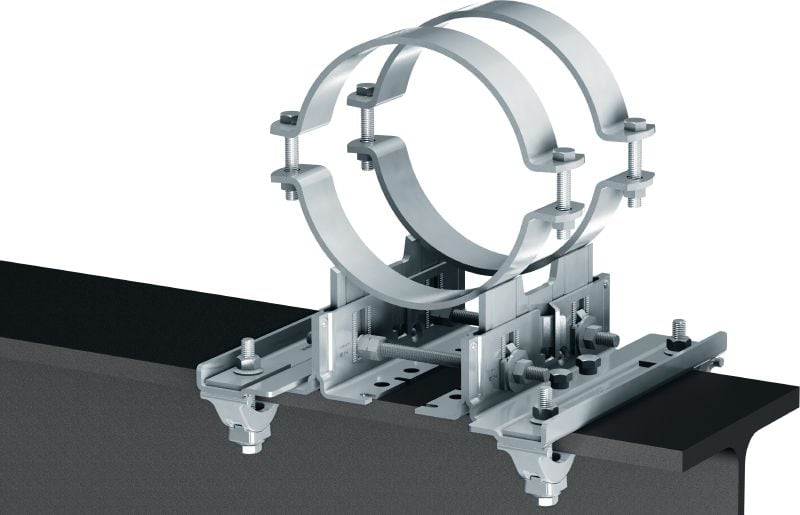

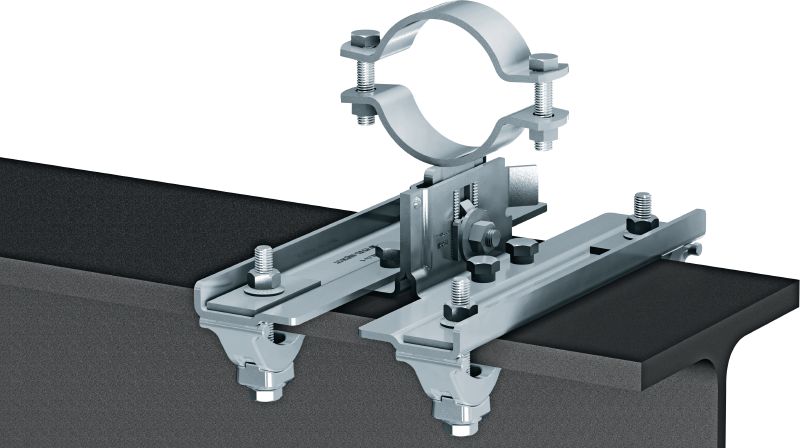

  • Upevnenie potrubných uložení MP-PS používaných ako fixačný bod k oceľovým nosníkom
  • Odporúčané pre použitie v interiéri alebo exteriéri s nízkym až stredným znečistením (C3)

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
