Technický softvér pre návrh kotvenia s predpismi a schváleniami, výpočtami CBFEM (Component-based Finite Element Method) a množstvom spôsobov upevnenia

  • Predpisy a schválenia: Podporuje mnohé metódy výpočtu špecifické pre danú krajinu a môže vytvoriť podrobný projektový návrh pre ľahké overenie súladu s požiadavkami.
  • Školenie a podpora: Bez ohľadu na to, či ste nováčikom alebo expertom, ponúkame technické školenie a ukážky (tvárou v tvár a on-line) na zaistenie toho, aby ste mohli využívať plný potenciál softvéru.
  • Application 01: Zjednodušte si navrhovanie, výpočet a analýzu viacerých typov spojov vrátane kotvenia do betónu, muriva, návrhu dodatočne osadenej výstuže a návrhu membrány príchytiek pre kovový panel.

Technické údaje

Predpisy a schválenia
Podporuje mnohé metódy výpočtu špecifické pre danú krajinu a môže vytvoriť podrobný projektový návrh pre ľahké overenie súladu s požiadavkami.
Školenie a podpora
Bez ohľadu na to, či ste nováčikom alebo expertom, ponúkame technické školenie a ukážky (tvárou v tvár a on-line) na zaistenie toho, aby ste mohli využívať plný potenciál softvéru.
Application 01
Zjednodušte si navrhovanie, výpočet a analýzu viacerých typov spojov vrátane kotvenia do betónu, muriva, návrhu dodatočne osadenej výstuže a návrhu membrány príchytiek pre kovový panel.

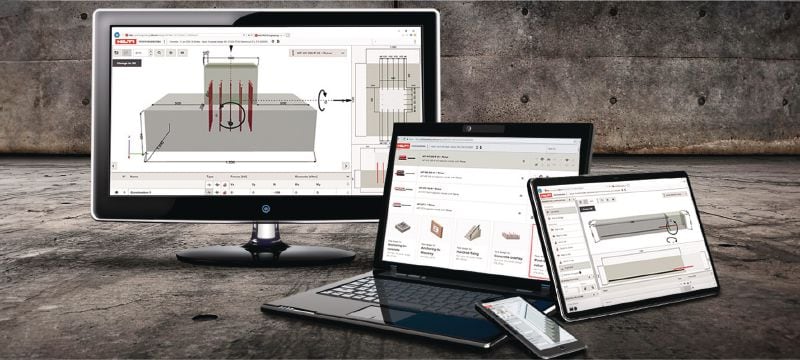

Kompatibilná s
Internetové prehliadače ako Chrome, Edge, Firefox a iné (cloudový softvér) 1
Advantage 01
Kompletné riešenie pre navrhovanie konštrukčných spojení
Application 02
Ľahko navrhnite, vypočítajte a analyzujte viacnásobné typy spojov vrátane kotvenia do betónu, muriva, dodatočne osadenej výstuže, betónového prekrytia a navrhovanie zábradlí
Advantage 02
Kompletné riešenie pre navrhovanie konštrukčných spojení
Systémové požiadavky
Výpočty vyžadujú internetové pripojenie
Bezpečnosť a oprávnenia
Informácia prihlásenia užívateľa
  1. Apple iPhone a iPad, Android a Galaxy Camera sú obchodné značky príslušných spoločností

Dokumenty

Vlastnosti a použitia

Vlastnosti

  • Kompletné riešenie pre navrhovanie konštrukčných spojení
  • Používajte najnovšie medzinárodné predpisy a schválenia automaticky
  • K dispozícii sú bezplatné verzie na každodenné štrukturálne spojenia
  • Import zo softvéru konštrukčnej analýzy a export do BIM a CAD
  • Zlepšite produktivitu s pokročilými funkciami dizajnu kotvy a kotevnej platne

Použitia

  • Ľahko navrhnite, vypočítajte a analyzujte viacnásobné typy spojov vrátane kotvenia do betónu, muriva, dodatočne osadenej výstuže, betónového prekrytia a navrhovanie zábradlí
  • Ušetrite hodiny výskumného času keďže sa softvér automaticky aktualizuje na najnovšie verzie medzinárodných predpisov a schválení, vrátane: ACI, CSA, Eurocode, Australian Standards, a mnohých ďalších
  • Verzia PROFIS Engineering Standard vám poskytuje bezplatný prístup ku všetkým aplikačným modulom a umožňuje vám vytvoriť podrobný výpočet krok za krokom a naprojektovať projektové návrhy (vrátane kontroly tuhosti kotevnej platne) pre dodatočne osadené alebo vopred zabetónované kotvy
  • S verziou vPROFIS Engineering Premium môžete importovať zaťaženia z programu Excel alebo priamo z iných programov na analýzu konštrukcií (napr. RISAConnection, RAM Structural System, STAAD.Pro, SAP2000, ETABS, Robot, Revit a Dlubal RFEM a RSTAB) a exportovať svoje konečné návrhy v 2D a 3D a integrovať ich do štandardných programov BIM a CAD.
  • S PROFIS Engineering Premium používajte CBFEM (Component-based Finite Element Method) na návrh vášho celého spojenia kotevnej platne vrátane výpočtov pre kotvy, výstuhy, zvary, profily a betón

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.

Videá o produkte

Poradenstvo a podpora

Chcete interaktívnu ukážku tohto produktu? Stretnite sa s niektorým z našich odborníkov na produkt, aby ste si ho mohli bezplatne a prakticky prezrieť.

Pomocou tohto nástroja na okamžité zasielanie správ získate jednoduchý a rýchly prístup k nášmu zákazníckemu servisu. Táto služba je k dispozícii počas pracovnej doby od 8:00 do 17:00.

Zavoláme vám späť a spojíme vás s jedným z našich kompetentných poradcov Hilti. Budeme vás kontaktovať do niekoľkých minút počas pracovnej doby od 8:00 do 17:00.

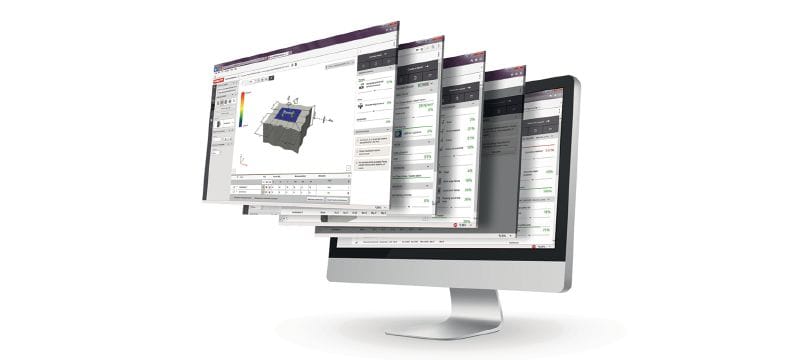

PROFIS Engineering Suite

Komplexný softvér pre konštrukčné spoje a návrh kotvenia

PROFIS Engineering Suite umožňuje navrhovanie a analýzu konštrukčných spojov rýchlejšie a jednoduchšie ako kedykoľvek predtým.

Ste v softvéri PROFIS nový? Vyskúšajte prémiovú verziu zadarmo na 30 dní. Po skúšobnej verzii získate prístup k bezplatnej verzii. Alebo si vyberte prémiovú verziu pre celú škálu pokročilých návrhových funkcií a integrácií tretích strán.

AKO MÔŽE PROFIS ENGINEERING ZLEPŠIŤ VAŠE NÁVRHOVÉ PROCESY?

ikona ceruzky a pravítka

Univerzálne riešenie

Navrhujte a počítajte upevnenia vrátane ocele na betón, betónu na betón, ocele na murivo, zábradlia, dodatočne inštalovaných a vopred zabetónovaných fasádnych upevňovacích prvkov, kotevných nosníkov a iných riešení, pričom bezproblémovo integrujte svoj pracovný postup s viacerými návrhovými a BIM/CAD softvérovými programami.

ikona fajky

Pokoj v duši

Zostaňte v obraze noriem a schválení automaticky. Ako popredný výrobca kotiev využívame naše odborné znalosti, aby sme vám pomohli zabezpečiť, aby vaše návrhy boli v súlade s najnovšími predpismi.

ikona terča

Úspora času a materiálu

Získajte maximálnu kapacitu zo svojich kotiev pomocou inteligentného návrhu. Pri kotvení do betónu získate rýchlu analýzu kľúčových vstupov, ktoré vám pomôžu urýchliť, zjednodušiť a nákladovo efektívnejšie navrhnúť kotevnú platňu.

ikona čiapky

Vzdelávanie a podpora

Technické školenia vrátane e-learningov, ktoré vám umožnia vytvárať rýchle a vyhovujúce návrhy. Navyše získate jednoduchý prístup do Engineering Centra - Hilti centra pre inžinierov. Pýtajte sa, sledujte webináre, sťahujte technické dokumenty a ďalšie.

Preskúmajte riešenia pre tieto kľúčové činnosti

Kotvenie do betónu

Navrhujte zložité a každodenné konštrukčné spoje kotevných platní

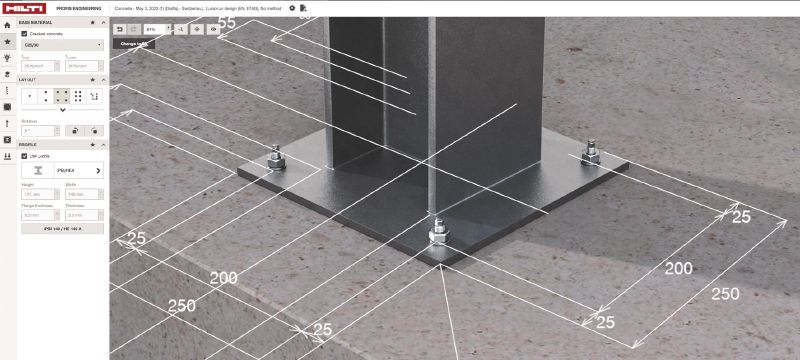

Pomocou prednastavených šablón môžete rýchlo a presne navrhnúť upevňovacie prvky do betónu vrátane dodatočne inštalovaných kotiev a vopred zabetónovaných prvkov, kotevných platní, zvarov a výstuh. Jediným kliknutím môžete analyzovať kotevné platne pomocou CBFEM (MKP) a vykonať kontrolu tuhosti, aby ste určili, či je potrebné prispôsobiť návrh alebo zaťaženie. Optimalizujte upevňovacie prvky a vykonávajte kontroly napätia a deformácie – PROFIS zohľadňuje aplikované zaťaženia, ako je seizmické a únavové, a dokáže nájsť ekonomické riešenia na zabránenie vytrhnutiu pomocou doplnkovej výstuže. Smart design kotevnej platne ešte viac zjednodušuje váš proces navrhovania.

Vygenerujte prispôsobenú správu s odkazmi na normy, výpočtami, informáciami o produktoch a obrázkami.

Smart design pre kotvenie do betónu

Vymeňte spôsob pokus a omyl za automatizované a optimalizované výpočty kotiev

  • Zjednodušený výber optimálneho návrhu kotvy pre spoje oceľ-betón: Funkcia PROFIS Smart Design rýchlo analyzuje faktory, ako sú zaťaženie, geometria profilu, pevnosť a geometria základného materiálu a posledný typ kotvy, aby vám pomohla poskytnúť najlepšie a najefektívnejšie riešenie zmenšením plochy kotevnej platne alebo hĺbky kotvenia.
  • Pokročilá možnosť zadávania pre potrebné využitie (napríklad >90%) alebo podmienky projektu. Pozrite si všetky vyhovujúce návrhy v zostupnej veľkosti kotevnej platne jedným kliknutím a zefektívnite konečný výber pomocou možností triedenia a následného filtrovania.

Betón k betónu: Dodatočne inštalovaná výstuž

Všetko, čo potrebujete na návrh dodatočne inštalovanej výstuže

Pridajte alebo rozšírte betónové prvky bez ohľadu na to, či pracujete s existujúcou výstužou alebo chýbajúcimi čakajúcimi prútmi. Vyriešte betónové konštrukčné škáry a spoje a následne overte šmykovú odolnosť na rozhraní medzi starým a novým betónom.

Potrebujete prispôsobiť rozloženie alebo geometriu vášho návrhu dodatočne inštalovanej výstuže? PROFIS vám umožňuje jednoducho prispôsobiť priemer, hĺbku kotvenia a parametre rozostupu pre existujúci betón, ako aj pre následnú inštaláciu.

Betón k betónu: Spriahovanie dvoch betónov

Návrh spriahnutia betónov a dodatočne inštalované šmykové konektory

Pomocou PROFISu môžete dimenzovať dodatočne nainštalované šmykové konektory a overiť rozhranie medzi betónmi vyliatymi v rôznych časoch. Stanovte, či má váš návrh okraje alebo je symetrický, a potom definujte rôzne oblasti pôsobenia šmyku. Budete vedieť, že vaše návrhy sú v poriadku vďaka intuitívnej 3D grafike, ktorá zobrazuje, ako sa menia napätia v rámci pripojenia.

Ste pripravený na realizáciu? PROFIS vám už ušetril čas optimalizáciou rozloženia.

Kotvenie do muriva

Navrhujte upevnenie do muriva produktívnejšie a presnejšie

PROFIS Engineering Suite vám pomôže navrhnúť presné pripojenie kotevných platní pomocou kotiev schválených do muriva. Ušetrite čas s intuitívnymi šablónami, ktoré kombinujú údaje zo stavby s faktormi, ako sú prípustné ťahové a šmykové zaťaženie, pričom zohľadňujú zníženie zaťaženia a požiadavky na geometriu.

Vyberte si z viacerých veľkostí a typov tehál alebo betónových murovacích prvkov, upravte ich rozloženie a definujte, či je prítomná škárovacia hmota. Môžete si dokonca vytvoriť vlastné šablóny, aby ste skrátili čas navrhovania podobných projektov.

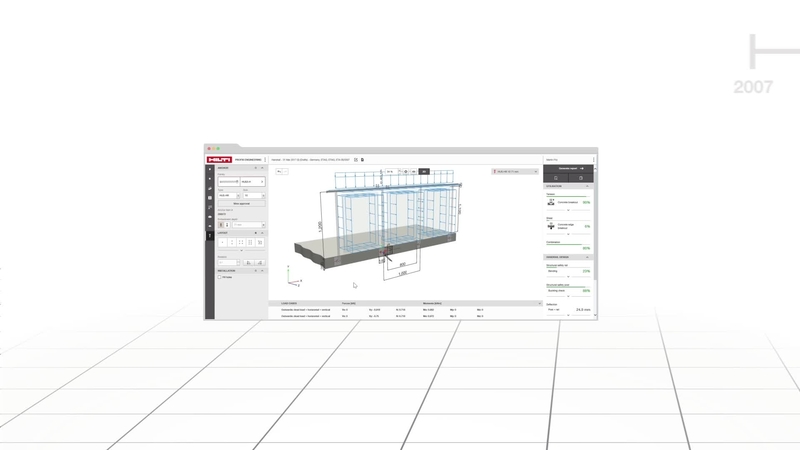

Upevnenie zábradlia

Navrhnite kompletné kotvenia pre plošiny, balkóny a schodiská

PROFIS pri navrhovaní kotvenia zábradlia nezohľadňuje len predpisy a normy, ale určuje zaťaženie pôsobiace na zábradlie v závislosti od spôsobu používania, veterných podmienok a ďalších iných faktorov. Potom sa vykoná kontrola stability.

V priebehu niekoľkých minút vytvoríte kompletné návrhy zvarov na základe hrúbky, typu zvaru a materiálu. A aby sa znížili náklady na oceľ, PROFIS môže navrhnúť, kde začleniť plast do návrhu, aby sa umožnili tenšie profily madiel a stĺpikov, ktoré stále spĺňajú predpisy.

Návrh fasády a kotevných nosníkov

Jednoduchší a rýchlejší návrh certifikovaných produktov v súlade s najnovšími predpismi

Navrhnite vopred zabetónované a dodatočne inštalované upevňovacie prvky pre fasády s certifikovanými výrobkami podľa najnovších predpisov (vrátane ACI, Eurokódu). Prepínajte medzi dvoma technológiami upevnenia jednoducho niekoľkými kliknutiami. Nájdite prevládajúci návrh rýchlejšie vďaka automatickému výpočtu tolerancií, štrbinových otvorov a viacerých kombinácií zaťaženia.

Navrhujete kotevné nosníky pre iné aplikácie, ako sú výťahy, dátové centrá alebo tunely? Dosiahnite rýchlejší výpočet systémov kotevných nosníkov pre viaceré návrhové predpisy vrátane ICC-ES AC232, ACI318-11, ACI318-14, ACI318-19, CSA A23.3-14, CSA A23.3-19, EN1992-4, AS5216:2021, CEN TR17080.

Potrebujete pomoc s náročným problémom s návrhom? Získajte odborné rady od našich inžinierov.
