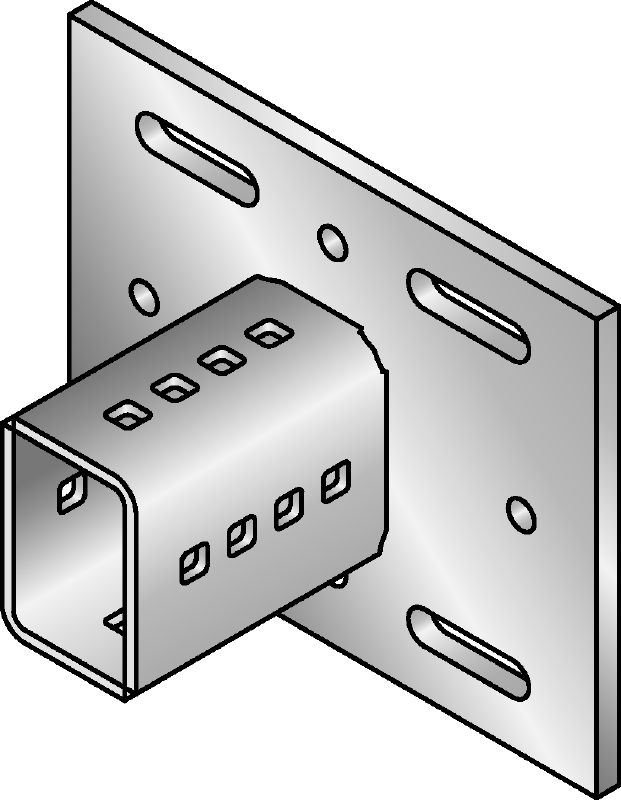

Pätná doska MIC-SH (pre MI-120)
Žiarovo zinkovaná (HDG) kotevná pätka na upevnenie nosníkov MI-120 k oceli v ťažkých aplikáciách
- Zloženie materiálu: Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
- Povrchová úprava: Spojka: žiarovo pozinkovaná min. 55 µm - DIN EN ISO 1461; skrutka, matica: 45 µm - DIN EN ISO 1461
- Podmienky prostredia: Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Technické údaje
Zloženie materiálu
Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
Povrchová úprava
Spojka: žiarovo pozinkovaná min. 55 µm - DIN EN ISO 1461; skrutka, matica: 45 µm - DIN EN ISO 1461
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Dokumenty
Vlastnosti a použitia
Vlastnosti
- Zabezpečuje pevné a robustné spojenie
- Vhodné pre prírubové pripojenia na oceľovú konštrukciu
- Nastaviteľná a flexibilná – pre jednoduchšiu a efektívnejšiu montáž nosníkov
- Môže byť jednoducho upevnená na oceľ s použitím spoľahlivých nosníkových príchytiek (nie sú súčasťou dodávky)
- Všetky časti sú opakovane použiteľné
Použitia
- Časť modulárneho systému pre uloženie káblových lávok, potrubí a rôznych pomocných oceľových konštrukcií
- Zabezpečuje regulovateľné, flexibilné riešenia s jednoduchou montážou pre priemysel a ťažké aplikácie
- Pre upevnenie na štandardné oceľové nosníky bez vŕtania alebo zvárania
- Podperné konštrukcie TZB na ťažké aplikácie
- Oporné dosky sú navrhnuté tak, aby boli vhodné pre širokú škálu štandardných šírok prírub používaných pri vysokom zaťažení
Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
