MP-PS zvariteľné potrubné uloženie

Configurator
Technické údaje
Dokumenty
Vlastnosti a použitia
Súvisiace produkty
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

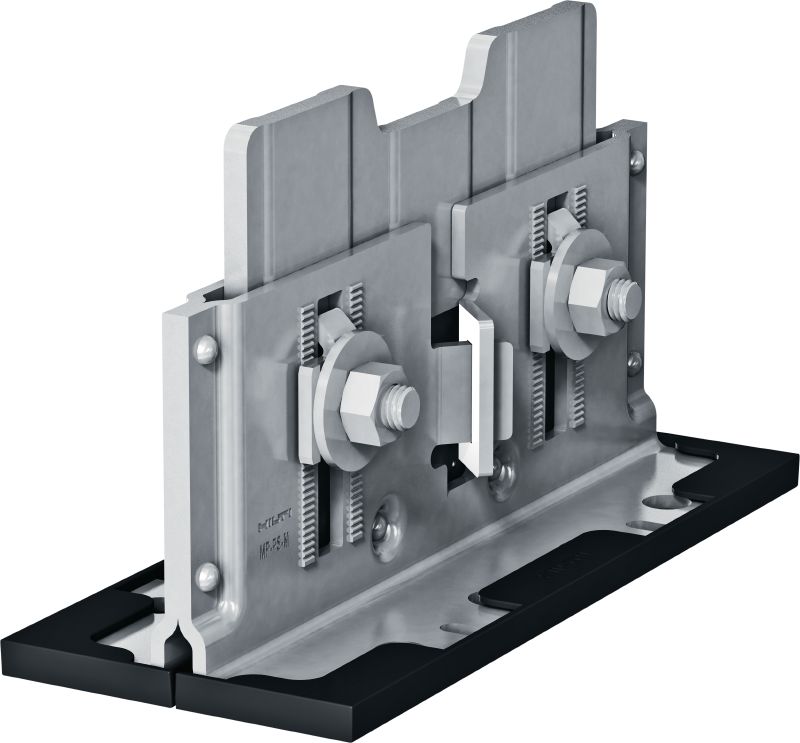

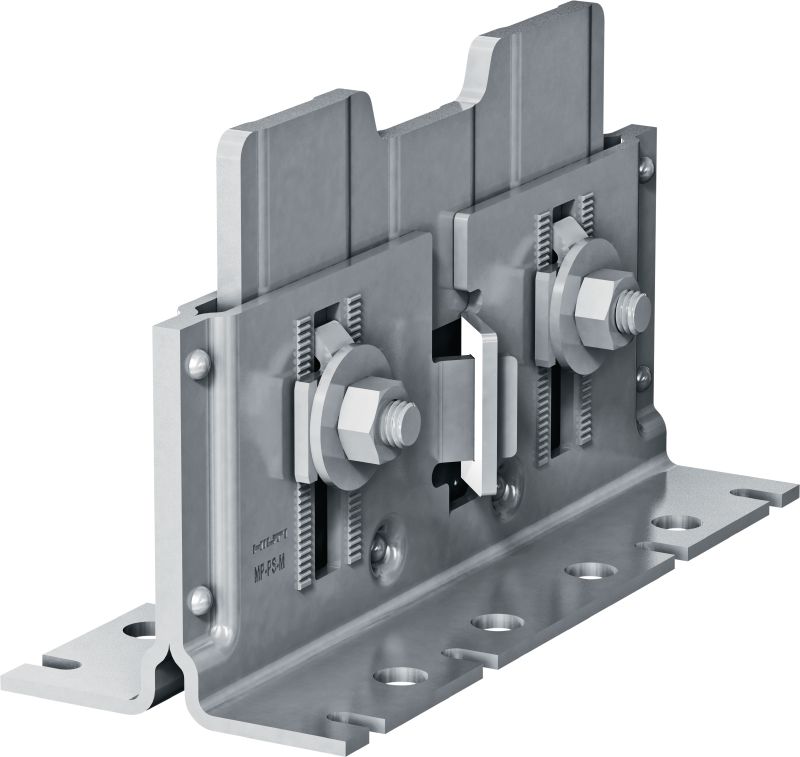

Potrubné uloženie s možnosťou zvárania potrubia a nastavenia výšky a sklonu v ťažkých priemyselných aplikáciách s vonkajším priemerom potrubia 21-328 mm (1/2" až 12")

  • Požiarna odolnosť (áno/nie): Nie
  • Teplotná odolnosť: -20 - 300 °C
  • Zloženie materiálu: Pätná doska: S280GD / Modif POSMAC-C, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8

Vyberte možnosti

Výška nad zemou do základne potrubia
  • 107 - 162 mm
  • 110 - 165 mm
Veľkosť balenia
  • 1 ks
 Varianty produktu
Množstvo
Balení
Celkovo ks
1
Nevidíte ceny vašej spoločnosti

Prihláste sa alebo sa zaregistrujte pre zobrazenie cien vašej spoločnosti.

Cena po zľave bez DPH
Od 59,56 EUR

Technické údaje

Details
Technical illustrations
Požiarna odolnosť (áno/nie)
Nie
Teplotná odolnosť
-20 - 300 °C
Zloženie materiálu
Pätná doska: S280GD / Modif POSMAC-C, Stredná doska: S235JR – DIN EN 10025, Klzná doska: PA66 + GF30, Skrutka: oceľ triedy 8.8, matica: oceľ triedy 8
Hrúbka materiálu
Kotevná platňa: 4 mm/0,16 palca, Zváracia doska: 7 mm/0,28 palca, Klzná platňa: 3 mm/0,12 palca, Zúbkovaná podložka: 4 mm/0,16 palca
Povrchová úprava
Kotevná platňa: ZM300, zváracia platňa: bez náteru
Žiarovo zinkovaný
Áno
Nehrdzavejúca oceľ
Nie
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Typ základného materiálu
Betón, Oceľ, Modulárna podpora
Veľkosť kľúča
19 mm
Uťahovací moment pre nastavenie výšky
50 Nm

Dokumenty

Dokumentácia
Dokumentácia o udržateľnosti
Návod na obsluhu
pdf Príručka o korózii, angličtina [ 9.6 MB ]
pdf Vyhlásenie o parametroch - Montážné systémy SK, slovenčina [ 140.6 KB ]

Vlastnosti a použitia

Vlastnosti

  • Univerzálnosť "jedno pre všetko" – používa rovnaký systém potrubného uloženia pre fixné, klzné, vedené alebo voľne umiestnené podpery na modulárne nosníky Hilti, oceľové nosníky a betón
  • Rozsiahla softvérová podpora – zjednodušte výpočet pomocou nástrojov PROFIS, Hilti FixPoint Calculator, knižníc BIM/CAD a rôznych plug-inov
  • K dispozícii sú záťažové údaje a dokumentácia – návrh podľa EN13480-3, Eurocode 3 a MSS-SP58 pre komponenty potrubných podpier
  • Rýchla montáž na mieste – jednoduché nastavenie výšky a sklonu po privarení potrubia k spojovacej doske
  • Vyhnite sa povoleniu na prácu s tepelným spracovaním na stavenisku – zvárateľné potrubné uloženie možno pripraviť a zvárať vo výrobnej dielni bez akýchkoľvek obmedzení nastaviteľnosti na stavenisku

Použitia

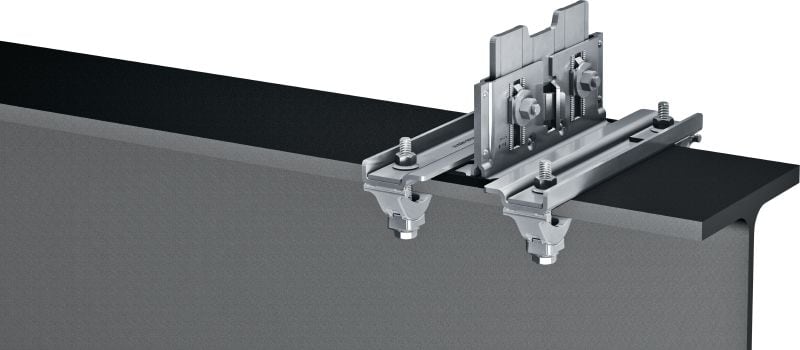

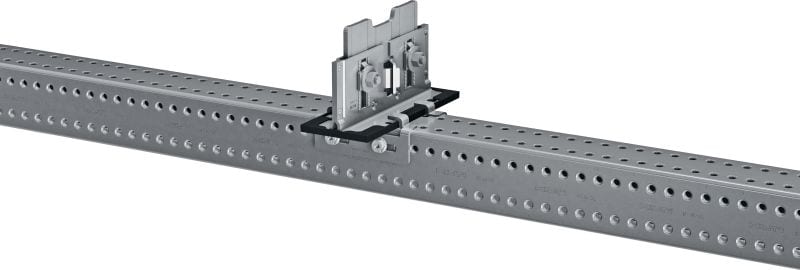

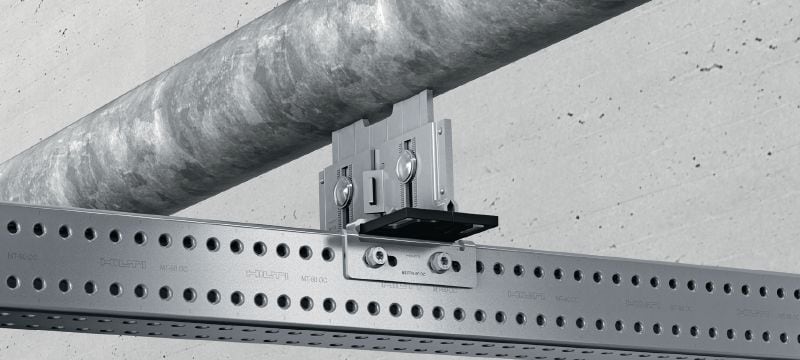

  • Upevnenie potrubí na oceľové nosníky, betón alebo modulárne podporné nosníky Hilti
  • Montáž potrubí v pobrežnom priemysle, výrobe energie, farmaceutickom priemysle, elektronike alebo vo výrobných zariadeniach automobilového priemyslu
  • Vhodné pre potrubia s malými otvormi s teplotou do 300 °C a hrúbkou izolácie do 162 mm
  • Odporúčané pre použitie v interiéri alebo exteriéri s nízkym až stredným znečistením (C3/C4 – nízke)

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
