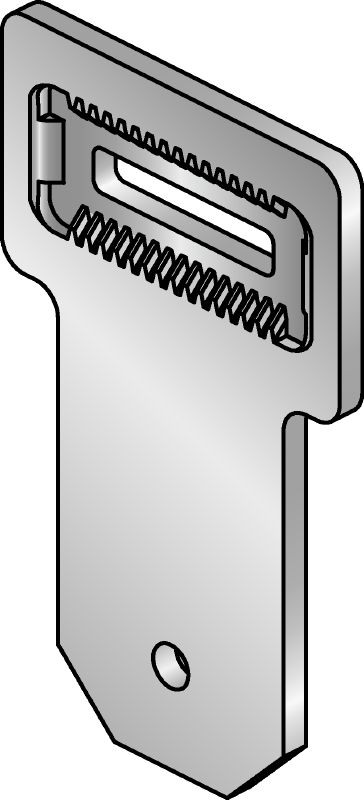

Žiarovo zinkovaná (HDG) spojka s nastaviteľným uhlom používaná so spojkami MIC-MAH na vzájomné upevnenie nosníkov MI pod uhlom

  • Zloženie materiálu: Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; ozubená doska: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
  • Povrchová úprava: Spojka: žiarovo zinkovaná, 55 µm - DIN EN ISO 1461; ozubená doska, skrutka, matica 45 µm - DIN EN ISO 1461
  • Podmienky prostredia: Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)

Technické údaje

IS_ME_317.eps
IS_HNA_317.eps
Zloženie materiálu
Spojka: DD11 MOD - HN 547, S235JR - DIN EN 10025; ozubená doska: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; skrutka: oceľ triedy 8.8; matica: oceľ triedy 8
Povrchová úprava
Spojka: žiarovo zinkovaná, 55 µm - DIN EN ISO 1461; ozubená doska, skrutka, matica 45 µm - DIN EN ISO 1461
Podmienky prostredia
Exteriér, nízke až mierne znečistenie (C3/C4 – nízke)
Uťahovací moment
84 Nm
Veľkosť kľúča
19 mm

Dokumenty

Vlastnosti a použitia

Vlastnosti

  • Spojky sú dodávané so samosvornými maticami na ochranu pred vibráciami
  • Možnosť presného nastavenia do 5 mm
  • Zaklinovaný držiak pre optimálny prenos síl a momentov

Použitia

  • Pre podpery / rohové spojky s uhlom 0°až 180°

Informácie o schválení alebo certifikáte nájdete v jednotlivých položkách.
