V rámci skupiny nenosných prvkov môžu závesy / podpery technických inštalácií predstavovať pri zemetrasení jedno z hlavných zraniteľných miest budovy. Ak nie sú správne navrhnuté, náklady na ich opravu môžu presiahnuť náklady na dodatočnú montáž konštrukčných prvkov.

Spoločnosť Hilti investovala do výskumu a vývoja produktov s cieľom modernizovať seizmicky odolné riešenia závesov / podpier z montážnych systémov. Patria medzi ne riešenia upevnenia technických inštalácií vo verejných a komerčných budovách (napr. v nemocniciach, nákupných centrách, hoteloch a školách, ...) a tiež riešenia v energetike a priemysle (napr. vo farmaceutickom priemysle, v dátových centrách alebo v automobilovom priemysle). Neustálymi inováciami vám Hilti prináša vyššiu produktivitu, lepšiu bezpečnosť a dodatočnú efektivitu nákladov a zostáva tak vaším predným partnerom pre riešenia seizmicky odolných závesov / podpier z montážnych systémov.

Systém Hilti seizmických tiahel a vzpier je vhodný pre závesy ľahkých až stredne ťažkých potrubných rozvodov, vzduchotechnických potrubí a elektro-rozvodov. Využíva tri rôzne typy šikmých zaistení: systém lankových tiahel, systém tiahel zo závitových tyčí a systém vzpier z montážnych nosníkov.

Obr. 1: Stuženie pomocou lankových tiahel, tiahel zo závitových tyčí a vzpier z montážnych nosníkov

Hilti seizmický systém obsahuje inovatívne prvky pre zaistenie závesov, ako je napr. seizmický tyčový záves MT-S-AP, ktoré prinášajú priemerne 50% zvýšenie produktivity pri montáži. Produktivita pri montáži je dosiahnutá zlepšením prístupnosti, uľahčením demontáže matíc, upevnením závesu iba jednou kotvou a voľným nastavením tiahla cez záves. Lepšia prístupnosť zároveň umožňuje použiť na upevnenie prvku akumulátorové náradie, čo ďalej zvyšuje produktivitu montáže.

Obr. 2: Seizmický tyčový záves

MT-S-AP

Súčasťou nového portfólia seizmických prvkov Hilti je aj seizmický záves MT-S-HR, ktorý umožňuje dodatočnú montáž tiahel na závitové tyče už nainštalovaných závesov. Tento nový seizmický záves ponúka väčšiu flexibilitu konštrukcie, pretože je kompatibilný s lankovými tiahlami aj s tiahlami zo závitových tyčí. Záves MT-S-HR je teda vhodným riešením pre existujúce závesy technických inštalácií, ktoré je potrebné dodatočne seizmicky zodolniť.

Obr. 3: Seismický záves MT-S-HR pre dodatočnú montáž šikmých tiahel

Vďaka kompatibilite s montážnymi systémami radov Hilti MT, MQ (nosníkové systémy) a MW (lankový systém) ponúka seizmické portfólio tiahel a vzpier väčšiu variabilitu a pohodlie pri samotnej montáži nových závesov alebo dopĺňaní (zodolňovaní) existujúcich závesov.

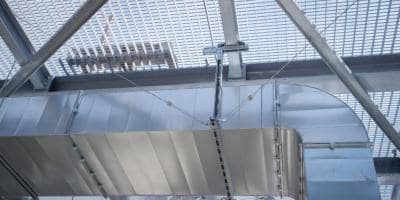

Obr. 4: Seismicky odolný záves vzduchotechnického potrubia, kombinácia systémov MQS a MW

Návrh riešení seizmicky odolných závesov je zo strany Hilti podporený aj návrhovým softvérom a inžinierskymi službami.
Hilti inžinieri (technickí poradcovia) sú schopní pripraviť seizmicky odolné riešenia závesov založené na najmodernejších normách v súlade so stavebnými predpismi (napr. Eurokód 8, NTC 2018).
Seizmické zaťaženie nekonštrukčných prvkov je definované v § 7.2.3 normy NTC 2018. Tento odsek sa vzťahuje k parametru seizmického zaťaženia Sa (spektrálne zrýchlenie) a qa (súčiniteľ seizmického správania prvku).
Vzorce pre výpočet Sa možno nájsť v dokumente Circolare Applicativa normy NTC (schválené 21. januára 2019) a v Eurokóde 8. Oboje je použiteľné.
Seizmické zaťaženie nekonštrukčných prvkov možno stanoviť pomocou horizontálnej seizmickej sily Fa uvedenej v dokumente NTC a definovanej vzťahom:

kde Sa je maximálne zrýchlenie vo vzťahu k gravitácii, ktorému nekonštrukčný prvok podlieha počas zemetrasenia, Wa je hmotnosť prvku a qa je súčiniteľ seizmického správania prvku.
Pokiaľ ide o súčiniteľ seizmického správania prvku qa, duktilné systémy môžu energiu rozptyľovať. U takýchto systémov možno seizmickú silu znížiť prostredníctvom súčiniteľa qa v rovnici pre výpočet horizontálnej seizmickej sily Fa. U konštrukcií, pre ktoré možno použiť súčiniteľ správania qa > 1,0, je v medznom stave únosnosti nutné preukázať a kvantifikovať schopnosť disipácie energie. To zahŕňa vysoké nároky na analýzu alebo skúšky. Pre niektoré skupiny nekonštrukčných prvkov sú v kapitole 4.3.5.4 normy EN 1998-1:2004 stanovené maximálne hodnoty súčiniteľa qa. Závesy / podpery technických inštalácií nie sú v tejto kapitole výslovne spomenuté. Všeobecná logika však hovorí, že ak možno u určitej skupiny nekonštrukčných prvkov očakávať tvárne správanie, potom je možné použiť hodnotu seizmického správania prvku qa = 2,0.

Napr. „kotevné prvky pre zavesené podhľady a ľahké upevnenia“ sú uvedené v tejto druhej skupine prvkov. Sú teda podobné závesom / podperám technických rozvodov.
V tabuľke C.2 normy EN 1992-4: 2018 sú uvedené hodnoty súčiniteľa qa pre nekonštrukčné prvky.
Kategórie

• Zdvojené podlahy pre vedenie k počítačom, elektrické a komunikačné zariadenia“ (riadok 9);
• Vysokotlakové potrubie, potrubie požiarnej vody / samohasiace zariadenia“ (riadok 13);
• Potrubie pre kvapaliny, ktoré nie sú nebezpečné“ (riadok 14)

im všetkým zodpovedá súčiniteľ seizmického správania prvku qa = 2,0.
Pre seizmický návrh inštalačných systémov Hilti sa všeobecne odporúča na základe vyššie uvedených častí Eurokódov použiť súčiniteľ qa = 2,0. Iba pre priestory skladovania nebezpečných materiálov a potrubia s nebezpečnými kvapalinami by sa mal použiť súčiniteľ qa = 1,0.
Pokiaľ ide o spektrálne zrýchlenie (Sa), časť horizontálnej seizmickej sily Fa, tak sa vypočíta podľa nasledujúceho vzorca z Eurokódu 8:



Základná perióda kmitania Ta je funkciou hmotnosti a tuhosti nekonštrukčného prvku. Všeobecne platí nasledujúci fyzikálny vzorec použiteľný aj pre inštalačné systémy:



Technickí inžinieri Hilti vykonávajú tento výpočet pomocou návrhového softvéru Hilti PROFIS MSE, ktorý umožňuje plne automatické vyhodnotenie základnej periódy konštrukcií z montážnych systémov Hilti.
Bez podrobnej analýzy možno vždy konzervatívne predpokladať Ta/T1 = 1.
Faktor zosilnenia A sa môže pohybovať v širokom rozmedzí nasledujúcich hodnôt:
tuhý nekonštrukčný prvok (Ta/T1 ≅ 0) na úrovni základov budovy (z/H ≅ 0): A = 1,0 nekonštrukčný prvok v rezonancii s budovou (Ta/T1 = 1) na streche budovy (z/H ≅ 1): A = 5,5 Pre vysvetlenie a ďalšie podrobnosti môžete položiť otázku priamo v príslušnej sekcii tejto platformy alebo nás môžete kontaktovať e-mailom na adrese teamaskhilti.sk@hilti.com!
