Pri železobetónových konštrukciách sa môžeme stretnúť s riešením zosilňovania konštrukcií alebo s rekonštrukciou pomocou novej spriahnutej betónovej vrstvy. Bežný návrh v súlade s normami je však časovo náročný a dodnes sa používali rôzne tabuľky a výpočty napr. vo forme Excel dokumentov. Pre zjednodušenie postupu návrhu, spoločnosť Hilti prináša nový modul v rámci softvéru PROFIS Engineering – Spriahnutie betón – betón.


Navrhovanie novej betónovej vrstvy spriahnutia pomocou šmykových spriahovacích prvkov je pre projektantov a užívateľov stále dôležitejšie vzhľadom k rastúcemu počtu rekonštrukcií. Kvôli obmedzeným možnostiam sa pri návrhu bežne používali vzorce z Eurokódu 2 (EN 1992-1-1) alebo dokonca len tabuľky. Samotná EN 1992-1-1 priamo nerieši návrh šmykových spriahovacích prvkov. Norma zahŕňa hlavné mechanizmy a princípy, pričom berie do úvahy priľnavosť dvoch materiálov, tlak a trenie, a predpokladá sa, že pri spojení medzi dvomi betónovými doskami je ideálne ukotvený spriahovací prvok (vopred zabetónovaný).



Obrázok 1: Prenos šmyku spriahnutej konštrukcie, kde je dôležitá drsnosť materiálu (trenie)


Na rozdiel od Eurokódu predpis EOTA TR 066 (European Organisation for Technical Assessment – Technical Report) berie naviac do úvahy aj vplyv konkrétnych vlastností spriahovacieho prvku a na základe tohto predpisu musia byť skontrolované všetky možné spôsoby porušenia.

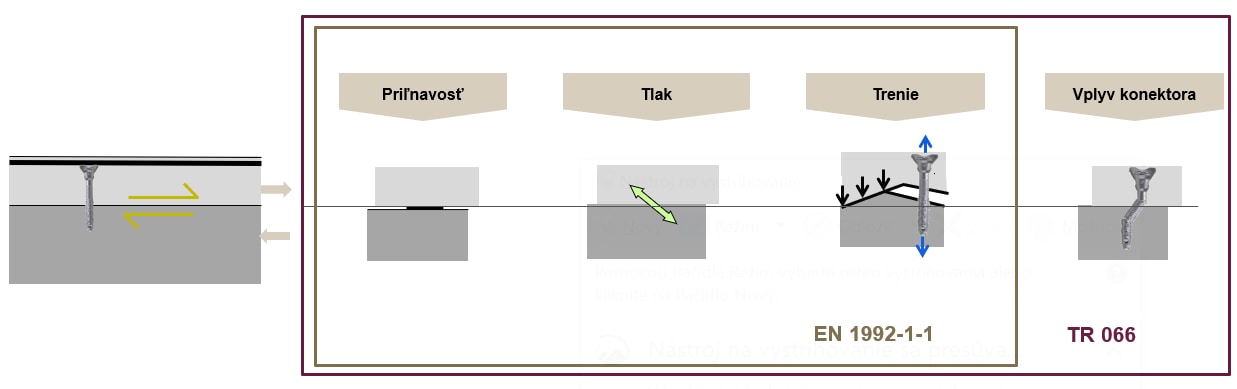

Obrázok 2: Rámec posúdenia podľa EN 1992-1-1 a TR 066

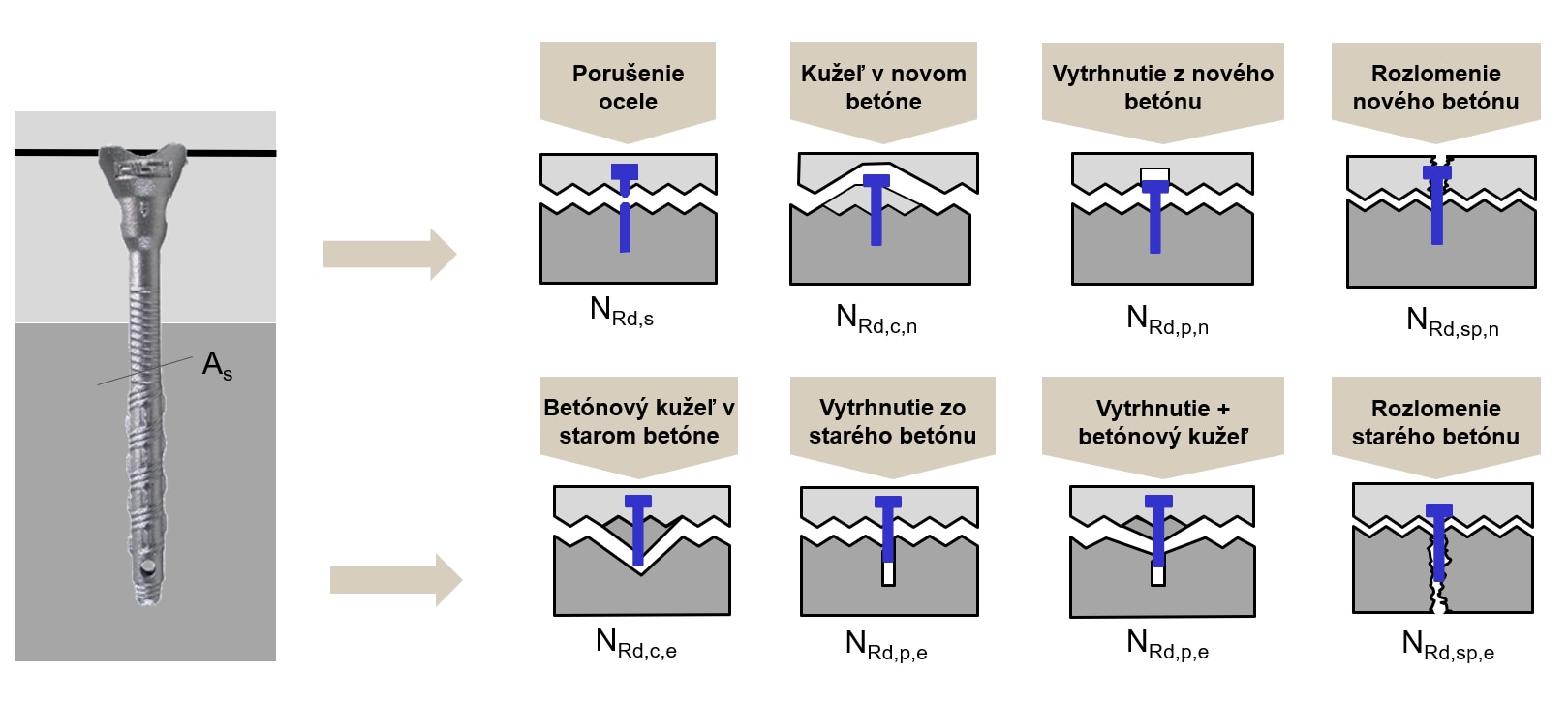

Obrázok 3: Spôsoby porušenia podľa TR 066



Vzhľadom k tomu, že ručný výpočet podľa EOTA TR 066 a zvažovanie rôznych vlastností spriahovacieho prvku je zdĺhavý proces, spoločnosť Hilti sa rozhodla vyvinúť v rámci softvéru PROFIS Engineering nový modul Spriahnutie betón – betón pre návrh dodatočne osadeného šmykového spriahovacieho prvku.

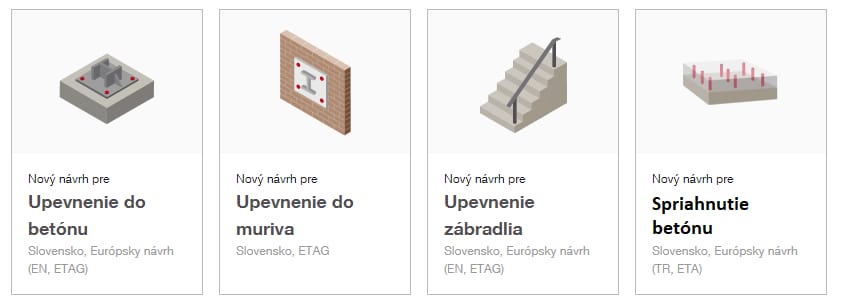

Obrázok 4: Dostupné výpočtové moduly v PROFIS Engineering



Čo to znamená pre projektantov?

Okrem výhody riešenia v súlade s normami a podpory s certifikátom produktov ETA je možné výrazne znížiť čas potrebný pre návrh na niekoľko kliknutí a následne je možné vytvoriť detailný Protokol s výpočtami a so všetkými relevantnými informáciami. Obsahuje nie len podrobnosti o výpočtoch, odkazy na normy a informácie o produktoch, vrátane označenia výrobkov a počtu šmykových konektorov na oblasť, ale takisto 2D diagram s podrobnou tabuľkou pre montáž spriahovacích prvkov.

Samotný návrh v softvéri je veľmi jednoduchý a rýchly. Zahŕňa 5 krokov:
Výber správneho typu riešenia (spriahnutie konštrukcie), zadanie geometrie, zaťaženie, výber spriahovacieho prvku a určenie podmienok montáže (pričom drsnosť má zásadný význam).


PROFIS Engineering automaticky optimalizuje rozvrhnutie spriahovacích prvkov tak, aby poskytovali najefektívnejšie využitie a zároveň použitie daného materiálu na stavbe. Môžete sa rozhodnúť, či chcete vykonať optimalizáciu na základe kotevnej hĺbky alebo počtu spriahovacích prvkov.

Záver:

S modulom PROFIS Engineering – Spriahnutie betón - betón môžete nie len rýchlo a jednoducho vyriešiť návrh vašej konštrukcie, ale takisto obdržíte už optimalizované rozloženie spriahovacích prvkov a transparentný Protokol s výpočtami a so všetkými potrebnými informáciami pre montáž.





Obrázok 5: Ukážka z Protokolu
