Vo väčšine prípadov potrubia vykurovania, chladenia alebo prívodu vody potrebujú izoláciu. Prečo? Hlavnými dôvodmi sú zníženie spotreby energie a tepelných strát, tlmenie prenosu hluku a ochrana proti korózii. Z hľadiska protipožiarnych prestupov sú tieto izolácie veľmi dôležité.

Izolácia potrubia – typické materiály a druhy

Mnohé izolačné materiály sú nehorľavé. Bežne sa používa napríklad minerálna vlna, ktorá má hustotu 70 až 150 kg/m3, vďaka čomu patrí medzi najlepšie izolačné materiály. Keďže je nehorľavá, môže dosiahnuť hodnoty EI - celistvosti a izolácie potrebné pri tesnení v protipožiarnych prestupoch. Napríklad sa môže použiť na utesnenie prstencového priestoru v prestupe medzi potrubím a stenou alebo stropom, ak je použitá podľa schváleného systému s akrylovým tmelom. Konkrétne schválenie zahŕňa faktory ako dĺžka izolácie, skúšaná konfigurácia izolácie, presné menovité hodnoty, schválené typy a priemery potrubí atď., ktoré sú vždy jasne uvedené v schválení (ETA=Európske technické posúdenie).



Mnohé potrubia sú však izolované nejakým druhom gumeného materiálu s uzavretými bunkami. Táto izolácia je dodávaná v tvare potrubí a dá sa ľahko omotať a upevniť okolo jednotlivých potrubí. Tieto izolácie sú veľmi flexibilné a ponúkajú špecifickú zrážanlivosť kondenzátu. Sú vhodné pre rozvody teplej, studenej a chladiacej vody, vykurovacie systémy, klimatizačné potrubia a chladiarenské potrubia. Slabou stránkou gumenej izolácie je jej horľavosť. Pri vystavení ohňu zhorí a zanechá voľný priestor medzi potrubím a stenou alebo stropom. Výsledkom je, že táto aplikácia vyžaduje napeňujúci materiál, ktorý v prípade požiaru uzatvorí medzeru.

Veľa montážnikov má tendenciu takúto izoláciu v prestupe odstrániť, aby nebolo nutné používať napeňujúce materiály. Tu je ale dôležité poznamenať, že takáto izolácia má na potrubí opodstatnenie a v mieste prestupu bude vznikať kondenzujúca voda, ktorá bude ničiť nie len prestup ale samotné potrubie, čo môže mať v budúcnosti dopad na možné škody a nákladné opravy.



Inteligentnejšie a flexibilnejšie protipožiarne riešenia

Je dôležité vedieť, že je rozdiel medzi prestupmi plastového a kovového potrubia s gumenou izoláciou. Pri plastovom potrubí je potrebný väčší tlak napenenia na rozdrvenie mäknúceho potrubia, pretože napeňujúci materiál musí urobiť viac, než len uzavrieť prstencovú medzeru. Napriek tomu je väčšina gumených izolácií pomerne hrubá a keď sa roztopia, vytvoria sa jasné medzery, ktoré umožňujú prenos ohňa, tepla a dymu do iných požiarnych úsekov v budove.

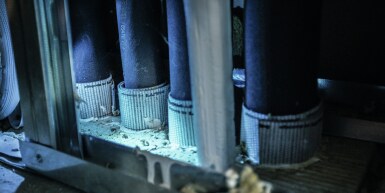

Aby spoločnosť Hilti ponúkla vhodné a flexibilné riešenie, vyvinula protipožiarnu bandáž CFS-B. Má hrúbku iba 2 mm a do prestupu sa vkladá do hĺbky 62,5 mm (62,5 mm ostáva pred čelom prestupu). Vďaka tejto geometrii sa flexibilnejšie a ľahšie inštaluje a tak sa jednoducho obnoví požiarna odolnosť steny alebo stropu. Bandáž je možné použiť na jednoduché alebo združené prestupy a potrebnú dĺžku je možné narezať priamo pri tesnení potrubia alebo izolácie. Uchytenie na izoláciu sa dosiahne pomocou oceľového drôtu, ktorý je dodávaný spolu s výrobkom. Ak potrebujete zabezpečiť dymotesnosť, môžete použiť protipožiarny akrylový tmel Hilti CFS-S ACR na utesnenie zostávajúcej prstencovej medzery.

Stručne povedané, môžete použiť toto riešenie od jedného dodávateľa a vedieť, že je testované podľa prísnej normy EN1366-3 a má komplexné schválenie ETA.



Veľká výhoda: široký rozsah schválenia ETA

Ak sa pozriete do Európskeho technického posúdenia ETA-20/0993 protipožiarnej bandáže Hilti CFS-B, je jasné, že oblasť použitia – t.j. všetky testované aplikácie, na ktoré sa vzťahujú požiarne testy podľa normy EN1366-3 – je jedinečná.

Bandáž pokrýva jednotlivé prestupy inštalácií, pričom využíva iba dve vrstvy v betónových a sadrokartónových konštrukciách. Samozrejme, vždy treba zvážiť špeciálne hrúbky izolácie, ktoré sú vo všeobecnosti súčasťou schváleného systému.

Krása spočíva v tom, že bandáž CFS-B môže byť použitá na pokrytie mnohých rôznych izolačných materiálov. Hilti sa vždy snaží otestovať najbežnejšie aplikácie na trhu, vďaka tomu je práca projektantov jednoduchšia. Protipožiarna bandáž CFS-B je napríklad vhodná pre:

-       Elastomérové horľavé izolácie s materiálom na báze butylkaučuku
-       Izoláciu z minerálnej vlny zo sklenených vlákien
-       Izoláciu z minerálnej vlny (bod topenia >1000°C, min. hustota 45kg/m3 )
-       Niektoré medené potrubia s predmontovanou izoláciou WICU flex PE
-       Niektoré medené potrubia s PUR izoláciou (hustoty 39,4kg/m3)
-       Ale aj veľa aplikácií plastových potrubí, chráničiek a káblových zväzkov

Rôzne schválené elastomérové izolácie boli skúšané s použitím známych produktov ako Armacell Armaflex AF, SH, Ultima a HT, ako aj iných značiek vrátane Insul-Tube od NMC Group, Kaimann's Kaiflex KK a KK Plus. Pokryté sú aj produkty od výrobcov ako L'Isolante K Flex.

Ale rovnako spoločnosť Hilti pracuje a testuje aj s rôzne iné materiály a priemery potrubí..

Napríklad skúška pre medené potrubia s priemerom do 88,9 mm. Hodnoty sa pohybujú medzi EI60 C/U až EI120 C/U. Pre vyššie hodnoty sa môže stať, že bude potrebné prijať dodatočné ochranné opatrenia, ako je inštalácia ďalšieho izolačného materiálu okolo potrubia. To môže byť potrebné, pretože kovové potrubia sú citlivé na prenos tepla, čo je kľúčové meranie a povinné kritérium pre schválenie.

Rovnaké podmienky platia pre oceľové potrubia s priemerom do 114,3 mm a hrúbkou steny potrubia do 14,2 mm.

Hliníkové kompozitné potrubia

Montážnici čoraz viac používajú hliníkové kompozitné potrubia, pretože poskytujú mnoho ďalších výhod. Tieto potrubia sú kritické, pokiaľ ide o skúšanie požiaru, pretože kombinujú špecifické vlastnosti plastových aj kovových potrubí. To sťažuje protipožiarnym materiálom prejsť testom s dobrými výsledkami. Ale bandáž CFS-B prešla mnohými skúškami zahŕňajúcimi hliníkové kompozitné potrubia a poskytuje dobré výsledky pre mnohé aplikácie. Keďže kompozitné potrubia nie sú v súlade s normou, požiarne skúšky tesnenia takýchto potrubí sa musia vykonať pre každý typ potrubia ponúkaný konkrétnym výrobcom. V tomto smere má protipožiarna bandáž CFS-B najširší rozsah schválenia na trhu.
Tu je len niekoľko príkladov skúšaných potrubí s horľavými izoláciami: Geberit Mepla, Georg Fischer Sanipex, Kekelit Kelox 110, Rehau Rautitan Stabil, Uponor Unipipe Plus, Viega Raxofix a Sanifix, Tect Teceflex a mnohé ďalšie. Všetky schválené systémy sú uvedené v príslušnom európskom technickom posúdení protipožiarnej bandáže CFS-B. Väčšina aplikácií má klasifikáciu na EI120 U/C, a preto ponúka jedno z najlepších požiarnych hodnotení.


Dôležité pre montérov a projektantov: vzdialenosti medzi rôznymi inštaláciami

Vzdialenosť medzi inštaláciami je kľúčovým prvkom mnohých systémov. Keďže priestor je vždy problémom pri plánovaní a navrhovaní potrubí, je často obmedzujúcim faktorom. Protipožiarna bandáž Hilti CFS-B bola testovaná za podmienok minimálneho priestoru medzi rôznymi inštaláciami.



Minimálna vzdialenosť medzi potrubiami tesnenými s bandážou v lineárnom usporiadaní je nula (príklad na obrázku S1=0). Táto veľká výhoda šetrí priestor, zaisťuje stabilitu v otvore a ponúka flexibilitu plánovania inštalácií. Ostatné vzdialenosti je možné dohľadať v Európskom technickom posúdení.

Dôležité sú aj podpery potrubí. Hilti ponúka viacero riešení pre montážne systémy. V súvislosti s tesnením prestupov je potrebné špecifikovať vzdialenosť od otvoru k prvej podpere, aby bola zaistená stabilita v oblasti steny alebo stropu požiarneho úseku. Pre steny aj stropy musia byť potrubia podopreté vo vzdialenosti 400 mm od povrchu prestupu.


Zhrnutie. Protipožiarna bandáž Hilti CFS-B

Stručne povedané, bandáž je flexibilný, komplexný a všestranný produkt, ktorý rieši nie len jednu z najnáročnejších situácií, a to kovové potrubia s horľavou izoláciou. Bandáž ponúka široké pole využitia a pokrýva veľmi veľa aplikácií.

Avšak skutočnosť, že sa testujú veľmi presné situácie pre konkrétne typy potrubí, umožňuje pomerne jednoducho vytvoriť lepšiu a spoľahlivejšiu definíciu prestupu s protipožiarnou bandážou CFS-B. Najlepšie je tak urobiť v ranej fáze projektu, čo pomôže vyhnúť sa potenciálne nákladným problémom neskôr.

Na záver protipožiarna bandáž CFS-B kombinuje najjednoduchšiu inštaláciu a najvyššiu flexibilitu z 10 metrovej rolky. Najväčšou výhodou je však jej všestrannosť a rôznorodosť testovanej oblasti použitia.
