Okrem požiarnych skúšok v súlade so zavedenými systémami ako EN 1366-3 alebo ASTM E814/UL1479, majú skúšky plastových a kovových potrubí špeciálne dodatočné požiadavky v závislosti od ich zamýšľaného použitia. Preto je dôležité zabezpečiť, aby boli navrhované protipožiarne systémy odskúšané s vhodnou konfiguráciou “podmienok koncov potrubia”. Toto je dôležité, pretože sa definuje oblasť použitia produktu pre špeciálne systémy potrubí v budove, ako sú vykurovanie, rozvody pitnej vody alebo odpadové potrubia. Tento bod sa často prehliada alebo sa nepozná pri inštalácii protipožiarnych systémov pre špecifické potrubné aplikácie.

Keď sa pozrieme hlbšie

V praxi sú systémy potrubí veľmi odlišné, ak sa na to pozrieme z perspektívy protipožiarneho tesnenia. Potrubia pre kúrenie alebo pitnú vodu sú pod tlakom a neodvetrané, čo je pri skúšobnom procese brané ako „uzavretý“ systém potrubia. Otvorené alebo odvetrané systém potrubia sú napríklad systém odpadovej alebo dažďovej vody.
Či je systém otvorený alebo uzatvorený, môže mať obrovský vplyv na skúšanie protipožiarnych systémov. Tlakové podmienky a prúdenie plynov sa medzi týmito dvoma typmi výrazne líšia. V otvorenom systéme potrubí má tok plynov a šírenie ohňa a tepla do iných požiarnych úsekov budovy jasný vplyv na požiarnu odolnosť a posúdenie výrobku. Konkrétne sú ovplyvnené kritériá teploty alebo izolácie.

Rozdiely medzi systémom otvoreného konca potrubia a uzavretého konca potrubia v počiatočných požiarnych testoch boli príliš významné na to, aby sa nezohľadnili v testovacej norme. Preto autori noriem definovali jasné požiadavky na požiarnu ochranu otvorených a uzavretých systémov pri testovaní.



Ako sú vykonávané skúšky

Rôzne zamýšľané použitia potrubí vedú k potrebe rôznych požiadaviek na konfiguráciu koncov potrubí v rámci skúšky. Metóda skúšania systémov protipožiarnych prestupov obsahujúcich systémy potrubí pre odvetrávané a uzavreté usporiadania sa odlišuje zakrytím alebo nezakrytím konca potrubia na vystavenej a/alebo nevystavenej strane ohňu skúšobnej zostavy.

Skúšobné normy a jazyk skúšok zahŕňa niektoré dôležité výrazy, ktorým je potrebné správne porozumieť, keď hovoríme o konfigurácii konca potrubia:

Zatvorený systém potrubia => „capped“ – zakrytý koniec potrubia

Otvorený systém potrubia = odvetrávané => „uncapped“ – nezakrytý koniec potrubia

V požiarnych skúškach podľa EN1366-3 sú skratky používané pre rôzne konfigurácie koncov potrubí nasledovné (pozri obr. 1):
U = „uncapped“ = otvorené

C = „capped“ = uzatvorené

U/U znamená nezakrytý koniec potrubia (otvorený) na oboch stranách pece

C/U = uzatvorený vnútri pece, otvorený mimo pece

U/C = vnútri pece otvorený. mimo pece uzatvorený

C/C = uzatvorený na oboch stranách pece

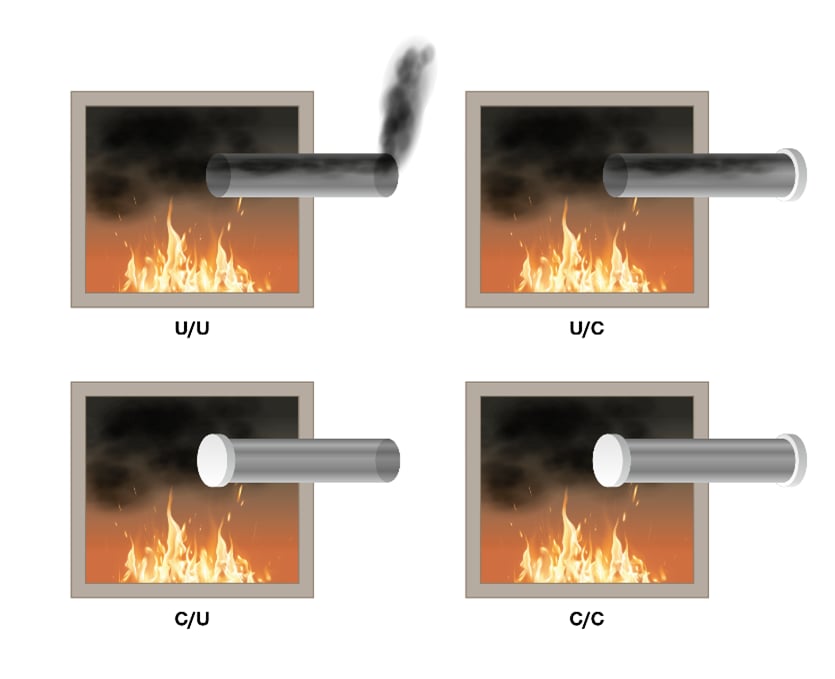

Obr.1: scenáre uzatvoreného a otvoreného konca potrubia pri požiarnej skúške

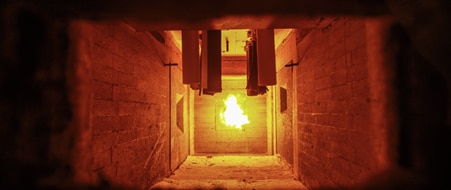

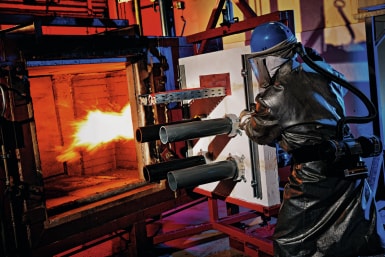

Požiarna skúška neuzatvoreného konca potrubia mimo pece

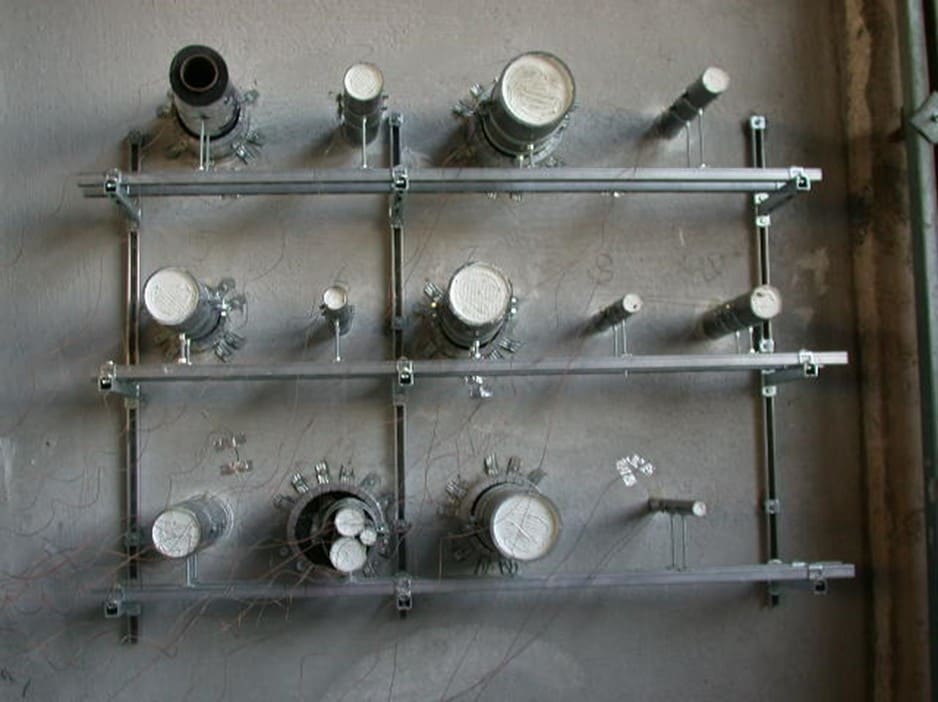

Protipožiarna skúška uzatvoreného systému potrubia

Situácia systému otvorených oboch koncov potrubia sa považuje za najhorší možný scenár. Rozdiel tlakov a šírenie ohňa a tepla sú extrémne. Preto skúška s usporiadaním U/U pokrýva všetky ostatné situácie. Presné pokrytie  konfigurácií pri skúškach je zobrazené v tabuľke nižšie (Obr.2).

Obr. 2: pokrytie odskúšaných konfigurácií koncov potrubia

Protipožiarne systémy pre komerčné stavby, ktoré spĺňajú požiadavky európskej normy EN 1366-3, musia spĺňať národné aj európske stavebné predpisy. V prípade potrubí sa národné požiadavky zvyčajne pohybujú medzi 30 až 180 minútami špecifickej požiarnej odolnosti v klasifikačných kategóriách E (celistvosť) a I (izolácia). Okrem tejto základnej klasifikácie je požiarna odolnosť potrubí ďalej určená typom uzatvorenia koncov potrubia (viď obr.3 a 4).

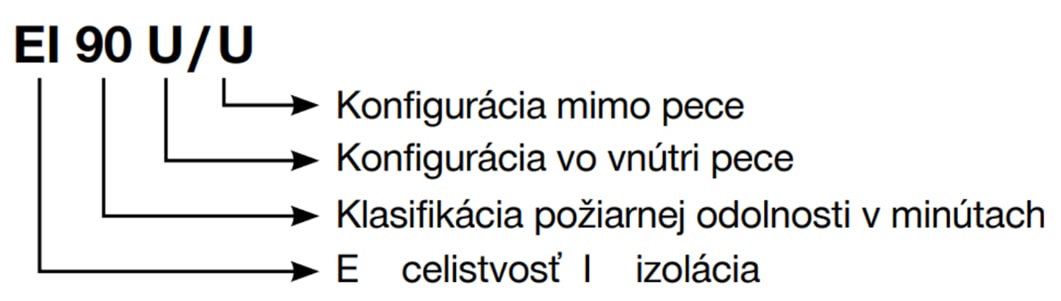

Obr. 3: vysvetlenie koncovej konfigurácie potrubia v EN klasifikácii

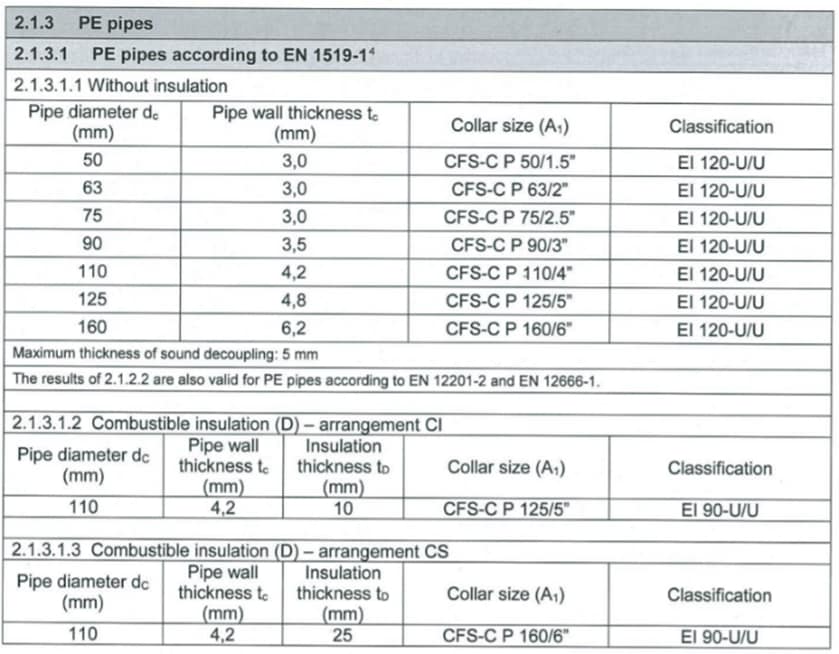

Obr. 4: príklad výňatku z ETA-10/0404 Hilti Protipožiarna manžeta CFS-C P s príslušnou klasifikáciou U/U pre špecifické typy potrubia použité v systéme otvorené / odvetrávané konce potrubia

V režime skúšok ASTM / UL, sú konfigurácie skúšaných koncov potrubí špecificky uvedené v zoznamoch UL. Pokyny k skúšobnej norme uvádzajú: „Zakryte alebo inak utesnite jednotlivé konce predmetov prenikajúcich na exponovanú stranu. Ak je prestupujúci prvok uzavretý systém, ktorý v skutočnej praxi nie je odvetrávaný ani otvorený do atmosféry, prestupujúci prvok musí byť uzavretý alebo zapečatený na neexponovanej strane.“

Oblasť použitia, ktorá určuje, či sa protipožiarny výrobok môže použiť v odvetrávanom (odtokovom, odpadovom alebo odvzdušňovacom) systéme potrubí alebo v uzavretom (procesnom alebo zásobovacom) systéme, je zapísaný v príslušnom systéme UL a poskytuje jasné pokyny pre inžinierov a projektantov.

Riešenia a schválenia protipožiarnych systémov

Hilti sa ako výrobca usiluje o široký rozsah schvaľovania svojich produktov. Skúšanie protipožiarnych produktov a systémov pre potrubné aplikácie je veľmi zložité. Typy potrubí, priemery, normové alebo nenormové potrubia sú len niektoré z dôležitých parametrov, ktoré je potrebné zvážiť. Téma uzavretých verzus otvorených systémov potrubí aplikovaných v skúšobných normách ako konfigurácie koncov potrubia predstavuje ďalšie výzvy, nielen pre skúšanie, ale aj pre výskum a vývoj vysokovýkonných protipožiarnych produktov.

Klasickým produktom pre potrubné aplikácie sú protipožiarne manžety a pásky pre plastové horľavé potrubia plus protipožiarne akrylové tmely používané s výplňovým materiálom na báze minerálnej vlny pre nehorľavé kovové potrubia.

To znamená, že jedna protipožiarna manžeta sa nemusí nevyhnutne rovnať inej protipožiarnej manžete. Výkon protipožiarneho produktu pre plastové potrubia je výrazne ovplyvnený množstvom a kvalitou napeňujúcej vložky. To možno priamo odvodiť z oblasti použitia v schválení, ktoré určuje, či je manžeta použiteľná aj pre kritické otvorené systémy potrubí (U/U) alebo „iba“ pre uzavreté systémy potrubí.

Dva veľmi dobré príklady širokej oblasti skúšania a použitia sú protipožiarna manžeta CFS-C P a protipožiarna flexibilná manžeta CFS-C EL. Obe manžety prešli mnohými skúšobnými scenármi U/U, a preto sa dajú použiť aj pre mnoho otvorených potrubných systémov, ako sú systémy odpadových vôd.

Flexibilná manžeta je špeciálne vyvinutá na použitie pre otvorené potrubné systémy. Pokryté sú aj špeciálne aplikácie, ako sú pneumatické expedičné systémy alebo potrubia v systémoch centralizovaného vysávania.

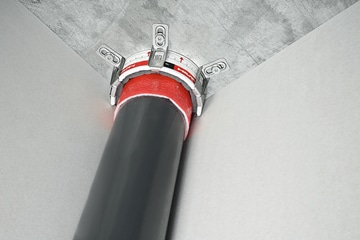

Hilti Protipožiarna flexibilná manžeta CFS-C EL: špeciálne vyvinutá pre U/U otvorený systém potrubia


Nedostatok vedomostí projektantov môže viesť k nevyhovujúcim riešeniam

Mnohí projektanti, ale aj realizátori a aj technický dozor majú medzeru vo vedomostiach, pokiaľ ide o konfiguráciu koncov potrubia, a preto pri navrhovaní potrubných systémov v budove špecifikujú a volia neschválené systémy. Vzdelávanie o tejto téme sa stáva čoraz dôležitejším pre znižovanie rizík šírenia požiaru v budovách a pre zachovanie odolnosti protipožiarnych stien a stropov.

Okrem toho mnohí inštalujúci dodávatelia uprednostňujú použitie najlacnejších protipožiarnych produktov pre potrubné aplikácie bez ohľadu na to, či ich možno použiť pre špecifické potrubné systémy. Najlacnejšie protipožiarne manžety nie sú vždy najvhodnejším produktom pre mnohé aplikácie plastových potrubí.

Projektanti by mali vyžadovať dobré informácie znalosti o schváleniach, aby mohli zahrnúť najvhodnejšie riešenia do počiatočných fáz plánovania a návrhu. To pomáha vyhnúť sa problémom s inštaláciou a kontrolou v neskoršej fáze projektu. Včasný pohľad na dokument schválenia, aby sa napríklad určilo, ktoré konfigurácie U/U sú odskúšané, vyrieši mnohé problémy vopred.

Hilti ponúka špecializované globálne služby nie len realizátorom ale aj projektantom, ktoré pomáhajú podporovať návrh správnych produktov v počiatočných fázach projektu. Okrem toho poskytujeme softvér pre správu protipožiarnych prestupov, ktorý uľahčuje kontrolu nad požiarnou ochranou budovy počas celého života stavby od realizácie prestupov, cez kolaudáciu až po revízie samotných prestupov.

Ak chcete vedieť viac, neváhajte nás kontaktovať, alebo sa prihláste na najbližšie školenie protipožiarnych systémov.
